KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 30.

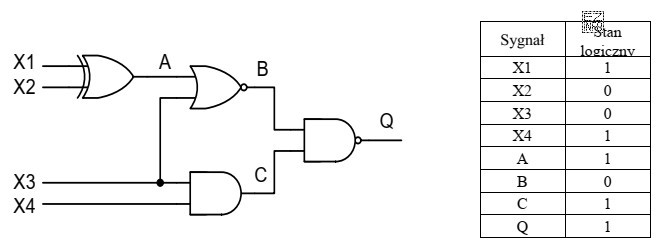

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna
W układzie, którego schemat pokazano na rysunku, sprawdzono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie logicznym przedstawionym na rysunku, bramka AND jest uszkodzona. Analiza stanów logicznych na wejściach i wyjściach bramek wykazała, że wyjście bramki AND (C) powinno wynosić 0, ale w tabeli podano, że wynosi 1. Pozostałe bramki działają poprawnie zgodnie z ich funkcjami logicznymi. Dlatego poprawną odpowiedzią jest "AND".
