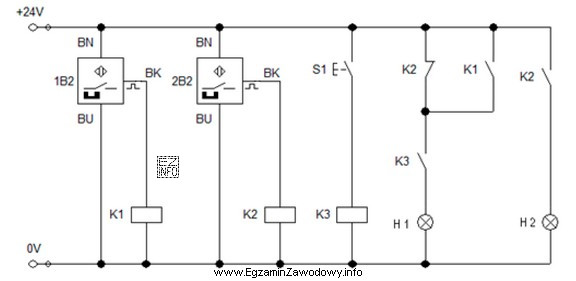

W tego typu zadaniach kluczowe jest odczytanie z rysunku, jakim warunkiem logicznym sterowana jest lampka sygnalizacyjna H1. Samo wciśnięcie przycisku S1 zwykle jest tylko jednym z warunków (np. "zgoda na start", "test", "potwierdzenie"), natomiast czujniki 1B2 i 2B2 tworzą dodatkową blokadę lub warunek poprawnego położenia/obecności elementu.
Skoro pytanie brzmi, kiedy załączenie H1 nie nastąpi przy wciśniętym S1, trzeba szukać takiej kombinacji stanów czujników, która według schematu przerywa tor sterowania albo nie spełnia wymaganego układu zależności (np. wymaganego AND/OR między sygnałami).
Odpowiedź "nieaktywny jest czujnik 1B2 i aktywny czujnik 2B2" wskazuje dokładnie tę kombinację, która – zgodnie z rysunkiem – powoduje niespełnienie warunku załączenia H1. W praktyce oznacza to, że mimo wciśnięcia S1 układ "widzi" stany wejść jako niewłaściwe i nie dopuszcza sygnalizacji.
- Odpowiedź "nieaktywne są czujniki 2B2 i 1B2" jest błędna, jeśli z rysunku wynika, że brak aktywności obu czujników odpowiada stanowi spoczynkowemu, w którym tor sterowania może zostać domknięty po wciśnięciu S1.
- Odpowiedź "aktywne są czujniki 2B2 i 1B2" jest błędna, jeśli schemat przewiduje, że jednoczesna aktywacja obu czujników spełnia warunek (np. potwierdza dwa położenia lub dwie zgody), a więc H1 mogłaby się wtedy załączyć.
- Odpowiedź "aktywny jest czujnik 1B2 i nieaktywny czujnik 2B2" jest błędna, jeśli jest to kombinacja dopuszczająca pracę (przeciwna do blokującej) albo jeśli tylko ta konfiguracja odpowiada poprawnemu położeniu elementu według rysunku.
Wskazówka egzaminacyjna: zawsze zaznacz na schemacie, które styki elementów 1B2/2B2 są użyte (NO czy NC) i czy są połączone szeregowo czy równolegle. To natychmiast przekłada się na warunek "kiedy świeci" oraz "kiedy nie świeci" H1.
