KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 38.

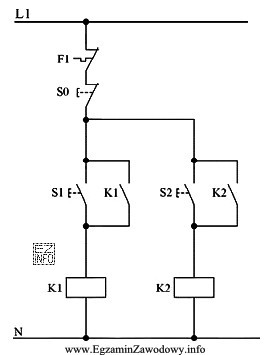

W układzie nawrotnym sterowania stycznikowego silnika indukcyjnego klatkowego stwierdzono, że po wciśnięciu przycisku S1 a następnie S2, zadziałają zabezpieczenia w obwodzie siłowym silnika. Przyczyną zadziałania jest
W układzie nawrotnym sterowania stycznikowego silnika indukcyjnego klatkowego stwierdzono, ż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie sterowania stycznikowego silnika indukcyjnego klatkowego, brak blokady w obwodzie sterowania może spowodować jednoczesne załączenie obu styczników, co prowadzi do zwarcia w obwodzie siłowym i zadziałania zabezpieczeń. Aby zapobiec takiej sytuacji, powinny być zastosowane blokady mechaniczne lub elektryczne (styk NC stycznika K1 w obwodzie cewki stycznika K2 i odwrotnie), które uniemożliwią jednoczesne załączenie obu styczników.
