W tym zadaniu kluczowe są dwa kroki analizy: ustalenie rodzaju układu oraz odczytanie symbolu elementu 5.
1) Rodzaj układu (hydrauliczny czy pneumatyczny?)

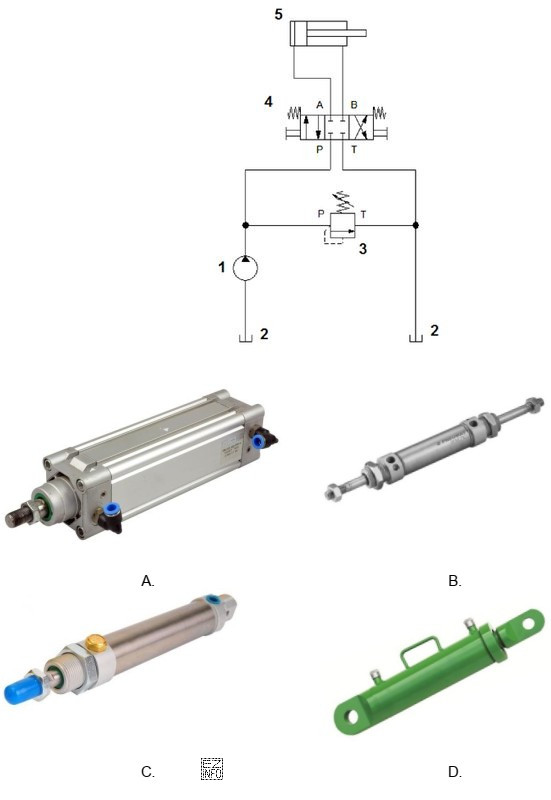

Na schemacie występuje pompa oznaczona zamalowanym trójkątem, a także zbiornik oleju i zawór przelewowy. Taki zestaw elementów jest charakterystyczny dla układu hydraulicznego, w którym medium stanowi ciecz robocza (najczęściej olej) pracująca pod wysokim ciśnieniem.
2) Jaki siłownik wskazuje symbol w miejscu 5?
Symbol 5 przedstawia siłownik dwustronnego działania (ruch w obie strony wymuszany ciśnieniem) oraz jednostronne tłoczysko (tłoczysko wychodzi tylko z jednej strony). To nie jest siłownik z tłoczyskiem przelotowym (dwustronnym), bo wtedy tłoczysko byłoby narysowane po obu stronach tłoka.
Wniosek: w miejscu 5 należy zamontować siłownik hydrauliczny o masywniejszej budowie, przystosowany do pracy z olejem i dużymi siłami, zgodny z symbolem (dwustronny, jednostronne tłoczysko). Temu odpowiada wariant D.
Dlaczego pozostałe odpowiedzi są błędne?
- A – typowy siłownik pneumatyczny (lżejsza konstrukcja, często profilowa). Nie pasuje do układu hydraulicznego, bo jest przeznaczony do sprężonego powietrza i innych warunków pracy/uszczelnień.
- B – siłownik z tłoczyskiem przelotowym (dwustronnym). To niezgodne z symbolem z rysunku, który wskazuje tłoczysko jednostronne.
- C – mały siłownik pneumatyczny o budowie okrągłej. Również nie pasuje do układu hydraulicznego oraz zwykle nie jest dobierany do dużych sił typowych dla hydrauliki.
Wskazówka egzaminacyjna: zawsze najpierw ustal medium (hydraulika/pneumatyka) po symbolu źródła energii (pompa/sprężarka) i dopiero potem dopasuj element wykonawczy. To ogranicza ryzyko pomylenia siłownika "po wyglądzie".
