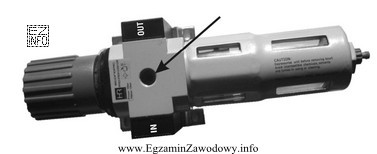

Poprawna odpowiedź to "Manometr.", ponieważ manometr jest standardowym przyrządem do pomiaru ciśnienia medium (powietrza w pneumatyce lub oleju w hydraulice). W wielu podzespołach (np. blokach rozdzielaczy, zespołach przygotowania powietrza, modułach zasilających) przewiduje się otwór/punkt przyłączeniowy przeznaczony właśnie do wkręcenia przyrządu pomiarowego, aby podczas:
- uruchamiania,
- regulacji,
- kontroli poprawności działania,
- diagnostyki usterek (spadki ciśnienia, nieszczelności),
dało się szybko odczytać wartość ciśnienia w danym miejscu układu.
Odpowiedź "Przyłączkę." uznaje się za niepoprawną, bo przyłączka jest elementem łączącym (doprowadzenie/odprowadzenie medium), a nie przyrządem pomiarowym. W typowych zadaniach egzaminacyjnych przyłączka służy do podłączenia przewodu lub innego elementu instalacji, nie do wskazań parametru.
Odpowiedź "Zawór." jest błędna, ponieważ zawór realizuje funkcję sterowania lub zabezpieczenia przepływu (otwieranie, zamykanie, regulacja, ewentualnie upust), a nie odczyt wartości ciśnienia. Zawory montuje się w miejscach wymagających zmiany stanu przepływu, nie jako wskaźnik pomiarowy.
Odpowiedź "Termometr." także nie pasuje do takiego punktu, bo termometr służy do pomiaru temperatury. W praktyce punkty pomiaru temperatury występują, ale są projektowane i oznaczane inaczej; w tym typie zadania otwór wskazany strzałką odpowiada punktowi kontroli ciśnienia, więc właściwy jest manometr.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "otwór wskazany strzałką" w podzespole pneumatycznym/hydraulicznym, warto najpierw ustalić, czy chodzi o pomiar (manometr), połączenie (przyłączka), czy sterowanie/przepływ (zawór).
