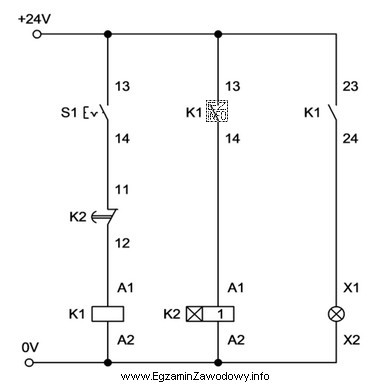

W tego typu zadaniach kluczowe jest wnioskowanie z objawu o najbardziej prawdopodobnej usterce, przy założeniu, że schemat na rysunku przedstawia klasyczny obwód z elementem czasowym.
Świecenie lampki światłem ciągłym po wciśnięciu S1 oznacza, że:
- tor zasilania nie jest całkowicie przerwany (gdyby zasilacz był uszkodzony lub brakowałoby napięcia, lampka zwykle nie świeciłaby wcale),
- sygnał z przycisku S1 najpewniej dociera do obwodu sterowania (gdyby S1 był uszkodzony i nie podawał sygnału, nie byłoby reakcji po jego wciśnięciu),
- układ nie realizuje oczekiwanej funkcji czasowej (czyli nie następuje zmiana stanu po określonym czasie, a lampka pozostaje w stanie "ciągle").
Dlatego najbardziej logicznym podejrzeniem jest element, który ma wprowadzać zwłokę/czas do działania, czyli przekaźnik czasowy K2. Uszkodzenie przekaźnika czasowego może powodować, że jego styki nie przełączają się po upływie nastawionego czasu albo "zawieszają się" w jednym stanie, co daje efekt świecenia ciągłego zamiast pracy zgodnej z funkcją czasową.
Dlaczego pozostałe odpowiedzi są mniej prawdopodobne?
- "zestyk rozwierny K1": uszkodzenie styku NC zwykle skutkuje przerwaniem toru w stanie spoczynkowym albo brakiem rozwarcia w odpowiednim momencie. Sam objaw "świeci ciągle po naciśnięciu" nie jest tak typowy dla pojedynczego uszkodzenia styku NC jak dla braku działania funkcji czasowej.
- "przycisk S1": skoro po jego wciśnięciu pojawia się świecenie, to przycisk (lub jego tor) raczej działa. Częsty błąd to automatyczne obwinianie elementu uruchamiającego mimo widocznej reakcji układu.
- "zasilacz zasilający układ": świecenie lampki jest silną przesłanką, że napięcie zasilania jest obecne. Oczywiście zasilacz może mieć usterki częściowe, ale w tym zadaniu wskazówka kieruje bardziej na człon czasowy niż na brak energii.
Wskazówka egzaminacyjna: najpierw oceń, co objaw wyklucza (np. brak zasilania), a dopiero potem typuj element odpowiadający za funkcję, która nie zachodzi (tu: zwłoka czasowa).
