KWALIFIKACJA ELE5 - CZERWIEC 2018



PYTANIE NR 10.

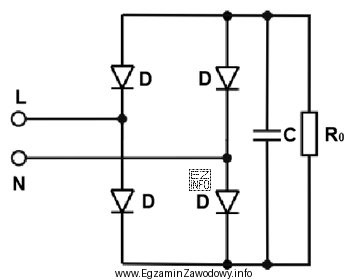

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R0 pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?
W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dioda D22-20R-04 jest odpowiednia, ponieważ jej maksymalne napięcie wsteczne to 2200 V (xx=22), co jest znacznie większe niż wymagane 325 V, a maksymalny prąd to 20 A (yy=20), co jest równe prądowi pobieranemu przez odbiornik. Liczba faz (zz=04) nie ma znaczenia w tym przypadku, ponieważ układ jest jednofazowy.
