KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2009

PYTANIE NR 27.

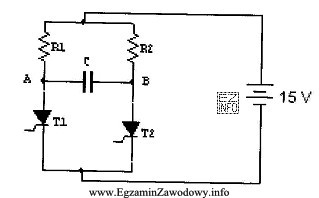

W układzie przedstawionym na rysunku można zastosować kondensator o minimalnym napięciu roboczym
Ilustracja przedstawia schemat elektryczny, który może być używany w kontekście egzaminu zawodowego dla elektronika, w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie komutacji zasilanym 15 V kondensator C ładuje się (w stanie blokowania jednego z tyrystorów) do napięcia zasilania, więc Umax na C ≈ 15 V.
Dobierając napięcie robocze kondensatora, stosuje się zapas bezpieczeństwa, dlatego minimalna sensowna wartość z podanych to 20 V; 10 V jest za małe.

Pełne wyjaśnienie:

W pokazanym układzie komutacji tyrystorów kondensator C jest dołączony między punktami A i B (pomiędzy rezystorami i tyrystorami). Gdy jeden tyrystor przewodzi, jego spadek napięcia jest mały, a drugi tyrystor pozostaje zablokowany. W takiej sytuacji kondensator ładuje się przez rezystor "nieaktywnej" gałęzi do napięcia zasilania.

Skoro źródło ma 15 V DC, to w typowym rozumowaniu egzaminacyjnym maksymalne napięcie na kondensatorze wynosi około 15 V (pomijając złożone efekty dynamiczne). Z tego powodu napięcie robocze kondensatora nie może być równe ani niższe od 15 V w doborze "na styk" – potrzebny jest zapas na tolerancje, starzenie oraz możliwe przepięcia komutacyjne.

W praktyce dobiera się kondensator na napięcie większe od przewidywanego Umax (często przyjmuje się rząd 1,3–1,5×). Dla Umax ≈ 15 V najbliższą minimalną, bezpieczną wartością z odpowiedzi jest 20 V.

  • 10 V – zbyt mało: grozi przebiciem dielektryka już przy pracy blisko 15 V.
  • 20 V – minimalny właściwy dobór z zapasem względem 15 V.
  • 30 V – byłoby poprawne technicznie, ale nie jest minimalne.
  • 40 V – również poprawne technicznie, lecz nie minimalne.

Warto pamiętać, że w komutacji liczy się też typ kondensatora i jego ESR: do impulsów prądowych zwykle lepiej nadają się kondensatory foliowe/ceramiczne niż elektrolityczne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Napięcie robocze (znamionowe) to maksymalne napięcie, przy którym kondensator może pracować długotrwale w danych warunkach bez ryzyka uszkodzenia dielektryka. Dobiera się je z zapasem względem przewidywanego napięcia maksymalnego w układzie, aby uwzględnić tolerancje, starzenie i krótkie przepięcia.
Dobór "na styk" jest ryzykowny, bo napięcie na elemencie może chwilowo wzrosnąć (stany przejściowe, komutacja), a parametry elementów mają tolerancje. Kondensator 15 V pracowałby bez marginesu bezpieczeństwa, co zwiększa ryzyko przebicia dielektryka i awarii całego układu.
W typowym schemacie komutacji kondensator ładuje się przez rezystor do napięcia źródła, gdy jedna gałąź jest "nieaktywna", a druga przewodzi. Dlatego w prostym oszacowaniu egzaminacyjnym przyjmuje się, że Umax na kondensatorze jest zbliżone do napięcia zasilania DC.
Jeśli Umax na kondensatorze jest około 15 V, to minimalnie bezpieczny dobór zwykle uwzględnia zapas (często rzędu 1,3× lub większy). W praktycznych zestawach odpowiedzi egzaminacyjnych najbliższą minimalną wartością jest 20 V, bo daje sensowny margines.
Tak, będą poprawne technicznie, bo mają większy zapas napięciowy. Jednak jeśli pytanie brzmi o wartość minimalną, to wybiera się najmniejszą z podanych, która nadal zapewnia bezpieczną pracę. Wyższe napięcie znamionowe może też oznaczać większe gabaryty lub koszt.
W układzie zasilanym 15 V kondensator może osiągać napięcie zbliżone do 15 V. Kondensator o napięciu roboczym 10 V byłby przeciążony już w normalnej pracy, co grozi przebiciem dielektryka, wzrostem prądu upływu, nagrzewaniem i uszkodzeniem (często gwałtownym).
ESR (rezystancja szeregowa zastępcza) wpływa na prądy impulsowe i straty mocy w kondensatorze. W komutacji tyrystorów kondensator bywa szybko rozładowywany, więc zbyt duże ESR ogranicza impuls prądowy i pogarsza skuteczność komutacji oraz zwiększa nagrzewanie elementu.
Do szybkich impulsów prądowych typowych dla komutacji częściej wybiera się kondensatory foliowe lub ceramiczne, bo mają niższe ESR i lepiej znoszą obciążenia impulsowe. Elektrolityczne są dobre do filtracji i magazynowania energii przy wolniejszych zmianach, ale gorzej znoszą duże impulsy.
Przepięcia pojawiają się szczególnie przy przełączaniu elementów mocy (szybkie zmiany prądu i napięcia, indukcyjności pasożytnicze przewodów). Nawet przy zasilaniu 15 V mogą wystąpić krótkie piki napięcia, dlatego dobór elementów (w tym kondensatora) powinien zawierać zapas oraz rozważać układy tłumiące.
Najczęstsze błędy to: dobór napięcia roboczego równego napięciu zasilania (brak zapasu), nieuwzględnienie stanów przejściowych i przepięć, wybór niewłaściwej technologii (np. elektrolityczny zamiast foliowego) oraz pomijanie ESR i dopuszczalnych prądów impulsowych, co kończy się przegrzewaniem i awariami.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • Muhammad H. Rashid, "Power Electronics: Circuits, Devices, and Applications", rozdziały o tyrystorach i komutacji (forced commutation), wydania akademickie (dokładny numer strony zależny od wydania)
  • Bimal K. Bose, "Power Electronics and Motor Drives", część dotycząca tyrystorów oraz obwodów komutacji i stanów przejściowych (dokładny numer strony zależny od wydania)
  • Karta katalogowa kondensatorów foliowych WIMA (np. seria MKP/MKS) – sekcje: Rated voltage, pulse/peak voltage, ESR oraz zalecenia do pracy impulsowej (dokument PDF producenta, konkretna seria wg dostępności)

Materiały:

  • Podręczniki z podstaw energoelektroniki (rozdziały o tyrystorach i komutacji)
  • Noty aplikacyjne producentów tyrystorów dotyczące obwodów komutacji i snubberów
  • Karty katalogowe kondensatorów foliowych/ceramicznych (sekcje: napięcie znamionowe, prąd tętnień/impulsowy, ESR)
