PYTANIE NR 36.

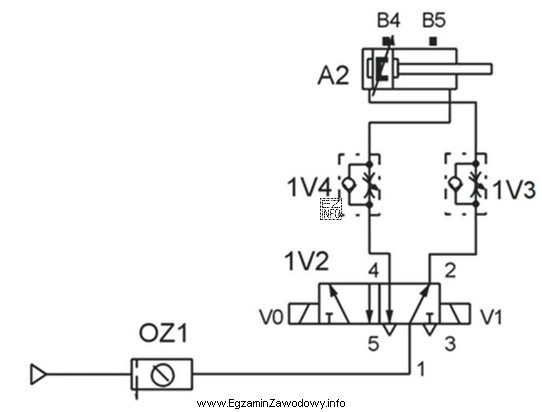

W układzie przedstawionym na rysunku, po otwarciu dopływu sprężonego powietrza wysuwa się tłoczysko siłownika A2, chociaż powinno pozostać w stanie wsuniętym. Który podzespół pneumatyczny został nieprawidłowo podłączony?
W układzie przedstawionym na rysunku, po otwarciu dopływu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby odpowiedzieć na to pytanie, należy przeanalizować schemat układu pneumatycznego i zrozumieć, jak powinny być poprawnie podłączone poszczególne elementy. Tłoczysko siłownika A2 wysuwa się, co oznacza, że zawór 1V2, który powinien blokować przepływ powietrza do siłownika A2, kiedy nie jest aktywowany, jest prawdopodobnie podłączony nieprawidłowo. Pozostałe zawory (1V3, 1V4, OZ1) nie mają bezpośredniego wpływu na pozycję tłoczyska siłownika A2 w stanie spoczynku.
