KWALIFIKACJA ELE2 - PRÓBNY


PYTANIE NR 11.

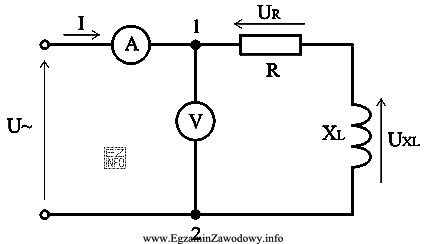

W układzie przedstawionym na rysunku Ur = 30 V, Uxl = 40 V. Woltomierz dołączony do zacisków 1, 2 mierzy napięcie będące ich sumą geometryczną. Woltomierz wskazuje
W układzie przedstawionym na rysunku Ur = 30 V, Uxl = 40 V.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Suma geometryczna napięć w układzie R-L obliczana jest według twierdzenia Pitagorasa: U = √(UR2 + UXL2). Dla podanych wartości: U = √(302 + 402) = 50 V.
