KWALIFIKACJA ELM3 - STYCZEŃ 2013

PYTANIE NR 10.

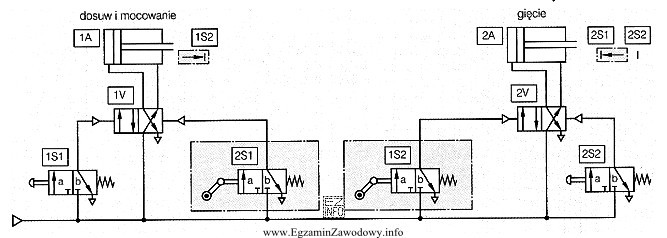

W układzie sterowania procesem gięcia, symbolem 2V oznaczono zawór
Ilustracja przedstawia schemat układu pneumatycznego lub hydraulicznego, podzielony na dwie główne sekcje.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W oznaczeniach schematów napędów płynowych litera "V" zwykle odnosi się do zaworu, a element 2V umieszczony przy siłowniku 2A pełni funkcję sterowania przepływem/rozdziałem medium do siłownika. Taki element jest zaworem roboczym, a nie sygnałowym, blokującym ani regulacyjnym.

Pełne wyjaśnienie:

W schematach układów pneumatycznych/hydraulicznych spotyka się konwencję oznaczania elementów literami i numerami: np. "A" dla siłowników (element wykonawczy), "V" dla zaworów (elementy sterujące przepływem/rozdziałem), a "S" dla elementów sygnałowych/uruchamiających (np. zawory krańcowe, przyciski, czujniki). W przedstawionym układzie procesu gięcia siłownik 2A jest elementem wykonawczym w sekcji "gięcie", a bezpośrednio z nim współpracuje element 2V.

Odpowiedź "roboczy" jest poprawna, ponieważ zawór oznaczony jako 2V pełni w torze głównym funkcję sterowania ruchem siłownika: rozdziela lub odcina dopływ medium do odpowiednich komór siłownika, umożliwiając wysuw i powrót tłoczyska zgodnie z sekwencją pracy układu. Takie zawory nazywa się roboczymi, bo bezpośrednio realizują "pracę" wykonawczą układu przez sterowanie napędem.

Odpowiedź "sygnałowy" jest niepoprawna, bo zawory sygnałowe najczęściej służą do generowania/warunkowania sygnałów sterujących (np. krańcówek pneumatycznych, przycisków, zaworów logicznych) i zwykle nie są głównym rozdzielaczem zasilającym siłownik. W opisywanym schemacie elementy oznaczone "S" są typowymi kandydatami na elementy sygnałowe.

Odpowiedź "blokujący" jest niepoprawna, ponieważ zawór blokujący (zwrotny sterowany, odcinający lub utrzymujący pozycję) ma inną rolę: zapobiega niekontrolowanemu przepływowi lub opadaniu/odciążeniu siłownika. Nie jest to podstawowa funkcja głównego rozdzielacza sterującego ruchem, którym jest 2V.

Odpowiedź "regulacyjny" jest niepoprawna, bo zawory regulacyjne (np. dławiące, redukcyjne) służą do nastawy parametrów takich jak natężenie przepływu (prędkość ruchu) lub ciśnienie. Samo oznaczenie 2V w kontekście układu sterowania gięciem odnosi się do zaworu sterującego ruchem (roboczego), a regulacja bywa realizowana oddzielnymi elementami.

Wskazówka egzaminacyjna: jeżeli widzisz element oznaczony "V" narysowany jako rozdzielacz i umieszczony bezpośrednio przy siłowniku, to zwykle jest to zawór roboczy sterujący napędem. Natomiast elementy "S" częściej odpowiadają za sygnały (start, krańcówki, warunki logiczne) w sekwencji pracy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
W wielu schematach pneumatycznych/hydraulicznych litera V jest używana do oznaczania zaworów (elementów sterujących przepływem i rozdziałem medium). Numer (np. 2V) odróżnia kolejne zawory w układzie lub przypisuje je do danej sekcji procesu.
Zawór roboczy zwykle jest połączony bezpośrednio z siłownikiem i decyduje o kierunku przepływu do jego komór (wysuw/powrót). Na rysunku często ma symbol rozdzielacza (kilka pól) oraz przyłącza do zasilania i do obu stron siłownika.
Zawór sygnałowy służy głównie do wytwarzania lub przekazywania sygnału sterującego (np. start, krańcówka, logika). Jeśli element steruje bezpośrednio zasilaniem siłownika i realizuje ruch wykonawczy, to pełni rolę roboczą, a nie sygnałową.
Zawór blokujący (np. zwrotny sterowany lub odcinający) zapobiega niepożądanemu przepływowi i pomaga utrzymać pozycję siłownika przy spadku ciśnienia albo obciążeniu zewnętrznym. Stosuje się go, gdy ważne jest "trzymanie" siłownika lub bezpieczeństwo ruchu.
Zawór regulacyjny zwykle służy do nastawy parametru (przepływu lub ciśnienia) i ma symbole dławienia, redukcji lub regulacji. Zawór roboczy to najczęściej rozdzielacz kierunkowy, który przełącza drogi przepływu, aby sterować wysuwem i powrotem siłownika.
Oznaczenia łączą literę funkcji i numer identyfikacyjny. 2A zwykle wskazuje siłownik (napęd) w sekcji "2", 2V zawór sterujący, a 2S1 element sygnałowy (np. zawór krańcowy lub uruchamiający). Interpretacja zależy od przyjętej konwencji w zadaniu.
W praktyce warto znać podstawowe grupy symboli: siłowniki, rozdzielacze, zawory zwrotne, dławiki, elementy uruchamiające i linie sterowania. Na egzaminie często wystarcza umiejętność rozpoznania funkcji z kontekstu połączeń oraz odróżnienia toru roboczego od sterującego.
Najczęściej myli się funkcję elementu z jego nazwą (np. "regulacyjny" vs "roboczy"), ignoruje się położenie elementu względem siłownika oraz nie rozdziela toru sygnałowego od roboczego. Pomaga śledzenie przepływu: zasilanie → zawór → siłownik → odpowietrzenie.
Jeśli zawór decyduje o tym, do której komory siłownika płynie medium (i przez to steruje wysuwem/powrotem), jest roboczy. Jeśli jedynie "dostraja" parametry (np. prędkość dławikiem) albo zabezpiecza ruch (blokada), bywa pomocniczy względem głównego rozdzielacza.
Najlepiej ćwiczyć na krótkich sekwencjach: rozpoznaj siłowniki, znajdź zawory bezpośrednio do nich podłączone, a potem elementy startowe i krańcowe. Następnie prześledź krok po kroku, co powoduje przełączenie rozdzielacza. To dobrze przygotowuje do zadań ELM.3.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "W oznaczeniach schematów napędów płynowych litera "V" zwykle odnosi się do zaworu, a element 2V umieszczony przy siłowniku 2A pełni funkcję sterowania przepływem/rozdziałem medium do siłownika."

Źródła:

  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols for conventional use and data-processing applications
  • ISO 5599-1:2019, Pneumatic fluid power — Directional control valves — Part 1: Mounting interface surfaces

Materiały:

  • Materiały dydaktyczne z czytania schematów pneumatycznych/hydraulicznych w mechatronice (rozdziały o rozdzielaczach i zaworach sterujących)
  • Katalogi i noty aplikacyjne producentów automatyki pneumatycznej (sekcje: rozdzielacze, zawory sterujące, zawory dławiące)
  • Normy/opracowania dotyczące symboli graficznych i oznaczeń układów napędu płynowego (fluid power)
