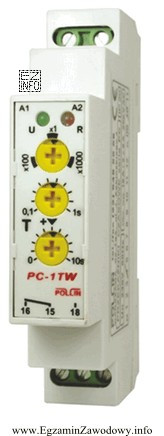

W układach sterowania silników trójfazowych często stosuje się przekaźniki czasowe, które umożliwiają wykonanie operacji po upływie zadanego czasu (np. opóźnione załączenie lub opóźnione wyłączenie obwodu sterowania). Charakterystyczne cechy takiego aparatu to oznaczenie funkcji czasu (np. litera T) oraz pokrętła nastawcze ze skalą i jednostkami czasu, np. "s" (sekundy). To wskazuje, że regulowana wielkość ma charakter czasowy.
Dlaczego poprawna jest odpowiedź: "Czas zadziałania"?
Głównym parametrem, który użytkownik ustawia w przekaźniku czasowym, jest czas zadziałania (opóźnienie) – czyli ile ma upłynąć od pojawienia się sygnału sterującego/zasilania do przełączenia styków (lub odwrotnie, zależnie od trybu pracy). Po wymianie elementu trzeba dopasować tę nastawę do wymagań układu, aby sekwencja sterowania była prawidłowa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Prąd wyłączamy" – regulacja prądu wyzwalania/wyłączania dotyczy typowo zabezpieczeń nadprądowych (np. wyłączników silnikowych, przekaźników przeciążeniowych), a nie przekaźników czasowych. Przekaźnik czasowy nie służy do ochrony przed przeciążeniem prądowym, tylko do realizacji funkcji czasowej.
- "Napięcie progowe" – jest parametrem spotykanym w przekaźnikach napięciowych (kontrola spadku/wzrostu napięcia) lub w układach elektronicznych z progami zadziałania. Przekaźnik czasowy rozpoznaje warunek wejściowy, a następnie odmierza czas; nie reguluje "progu napięcia" jako podstawowej nastawy użytkowej.
- "Temperaturę maksymalną" – kojarzy się z zabezpieczeniami termicznymi (np. termostatami, czujnikami temperatury, wyzwalaczami termicznymi). Przekaźnik czasowy nie mierzy temperatury i nie ma typowej nastawy "temperatury maksymalnej" do wyregulowania przed uruchomieniem.
Wskazówka egzaminacyjna: jeśli na froncie aparatu widzisz jednostki czasu (s, min, h) i pokrętła nastawcze, w pierwszej kolejności szukaj odpowiedzi związanej z czasem/opóźnieniem. Parametry prądowe, napięciowe i temperaturowe dotyczą innych grup zabezpieczeń i przekaźników.
