KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)



PYTANIE NR 12.

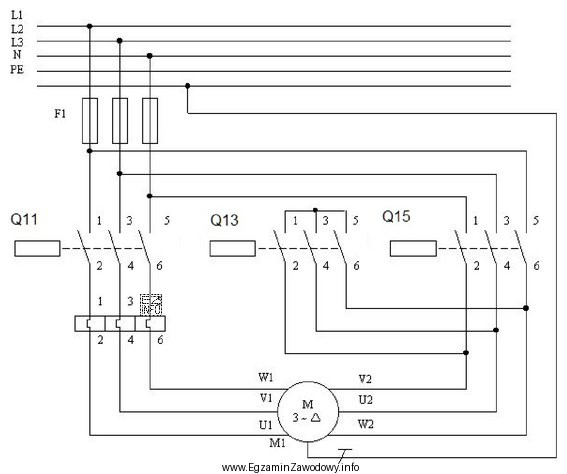

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?
W układzie zasilania silnika, którego schemat przedstawiono na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stycznik Q11 w układzie zasilania silnika jest używany do sterowania silnikiem elektrycznym, co wskazuje na potrzebę stosowania stycznika kategorii AC-3. Kategoria AC-3 jest przeznaczona do sterowania silnikami klatkowymi, gdzie stycznik uruchamia i zatrzymuje silnik pod pełnym obciążeniem. To jest typowe zastosowanie w układach przemysłowych, gdzie styczniki muszą wytrzymywać duże prądy rozruchowe i częste manewry załączania i wyłączania.
