KWALIFIKACJA ELM6 - CZERWIEC 2024

Wyjaśnienie poprawnej odpowiedzi:

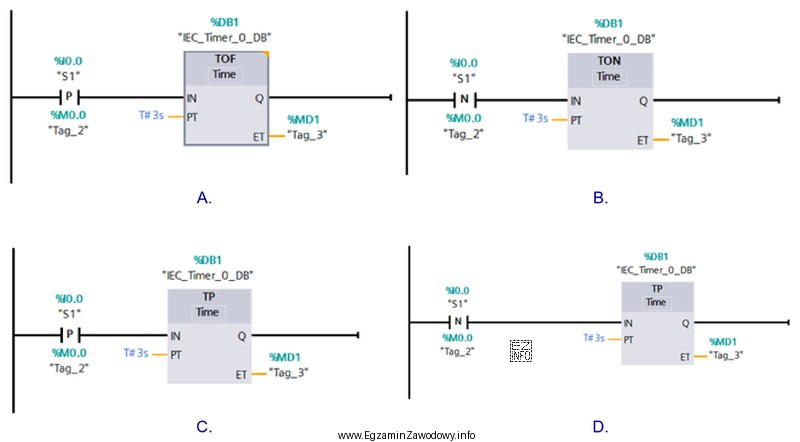

W układzie zastosowano przycisk S1 (z samoczynnym powrotem, NO). Zwolnienie naciśniętego przycisku powinno uruchomić odmierzenie czasu 3 sekund. Odpowiedź D jest poprawna, ponieważ używa timera TP (Timer Pulse), który generuje impuls o określonym czasie trwania (3 sekundy) po zwolnieniu przycisku S1. Pozostałe odpowiedzi (A, B, C) używają innych typów timerów (TOF, TON), które nie spełniają warunków zadania.
