W telekomunikacji i sieciach transmisyjnych oznaczenia TX i RX odnoszą się do kierunku sygnału:
- TX (transmit) – tor nadawczy,
- RX (receive) – tor odbiorczy.

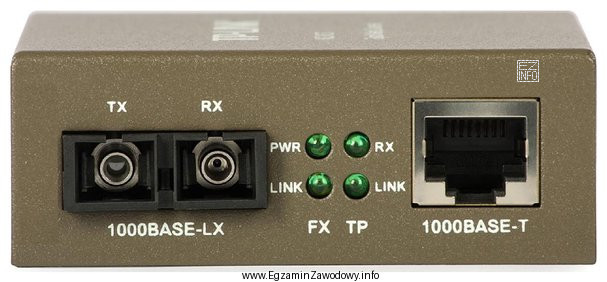

Jeżeli na urządzeniu (zgodnie z rysunkiem w zadaniu) znajduje się gniazdo opisane jako RX, oznacza to, że jest to wejście przeznaczone do doprowadzenia sygnału odbieranego. W przypadku urządzeń światłowodowych (np. elementów toru optycznego, modułów optycznych lub urządzeń abonenckich pracujących po światłowodzie) taki tor jest realizowany przez włókno światłowodowe. Z tego powodu poprawna odpowiedź to "światłowód."
Dlaczego pozostałe propozycje są niepoprawne?
- "skrętkę U/UPT." – skrętka to medium miedziane używane m.in. w okablowaniu strukturalnym. Samo oznaczenie RX na urządzeniu nie wskazuje na tor miedziany; w praktyce RX/TX jako osobne tory jest bardzo charakterystyczne dla rozwiązań optycznych, gdzie rozdziela się kierunki transmisji.
- "skrętkę YTKSY." – jest to inny typ kabla miedzianego spotykany w telekomunikacji, ale nie jest typowym medium do gniazda opisanego jako RX w urządzeniach pracujących na torach optycznych. Wybór tej odpowiedzi zwykle wynika z mylenia "kabla telekomunikacyjnego" z "kablem właściwym do danego portu".
- "przewód koncentryczny." – koncentryk stosuje się w określonych technologiach (np. instalacje RTV/SAT lub wybrane systemy transmisji), jednak gniazdo oznaczone RX w kontekście przedstawionego urządzenia ma wskazywać tor odbioru w rozwiązaniu światłowodowym, a nie koncentrycznym.
Wskazówka egzaminacyjna: gdy widzisz na obudowie dwa tory opisane jako TX i RX, najpierw ustal, czy urządzenie jest elementem toru optycznego. Pomylenie TX z RX jest częstą przyczyną braku linku, dlatego warto zapamiętać: RX = odbieram sygnał, więc doprowadzam do niego odpowiednie medium dla toru odbiorczego.
