KWALIFIKACJA ELE5 - WRZESIEŃ 2015



PYTANIE NR 33.

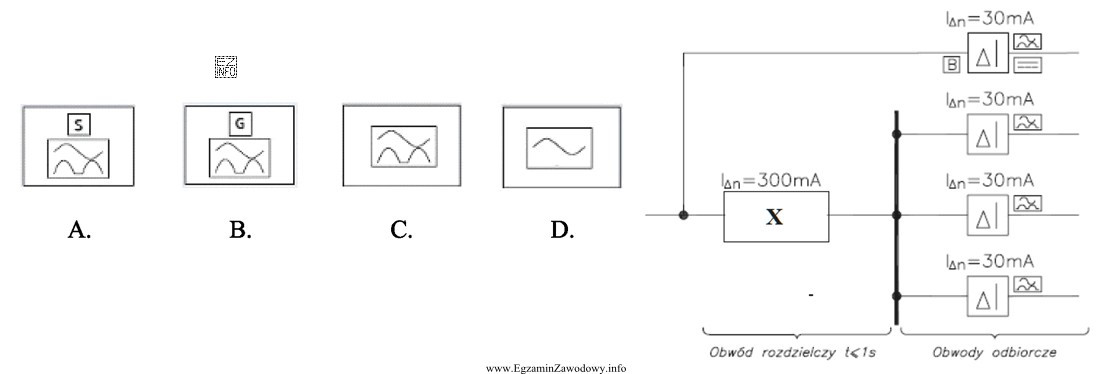

W wyniku pomiarów okresowych stwierdzono wadliwe działanie wyłącznika RCD oznaczonego na schemacie symbolem X. Które oznaczenia powinien posiadać na obudowie nowy wyłącznik?
W wyniku pomiarów okresowych stwierdzono wadliwe działanie wyłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy (RCD) oznaczony na schemacie symbolem X ma parametr IΔn=300mA, co oznacza, że jest to wyłącznik o prądzie różnicowym zadziałania 300mA. Odpowiedź A przedstawia symbol wyłącznika różnicowoprądowego z oznaczeniem "S", które jest zgodne z polskimi normami dla wyłączników selektywnych, czyli takich, które pozwalają na selektywne wyłączanie obwodów, co jest wymagane przy IΔn=300mA.
