Łożysko toczne baryłkowe dwurzędowe (często nazywane także łożyskiem wałeczkowym baryłkowym) ma charakterystyczną budowę, którą można rozpoznać na przekroju węzła łożyskowego.

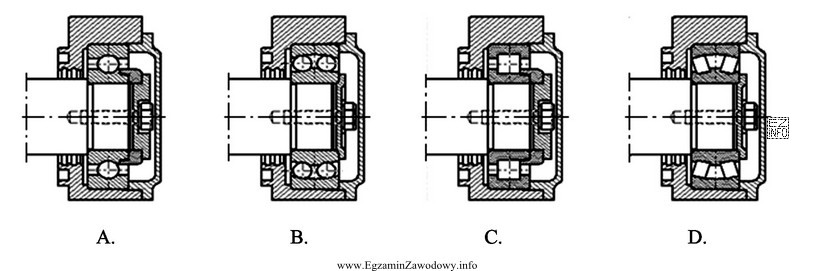

Najważniejsze cechy rozpoznawcze na rysunku:
- Dwa rzędy elementów tocznych – widoczne są dwa pasy wałeczków.
- Wałeczki mają kształt baryłkowy (nie są to długie walce o stałej średnicy jak w łożysku walcowym).
- Bieżnia pierścienia zewnętrznego jest sferyczna, co daje efekt samonastawności (samoosiowości) i pozwala kompensować niewielkie niewspółosiowości wału i oprawy.
Dlatego poprawna odpowiedź to ta litera, przy której na rysunku widać układ dwurzędowy oraz kształt bieżni/wałeczków odpowiadający łożysku baryłkowemu.
Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne:
- Rysunek z jednym rzędem elementów tocznych nie spełnia warunku "dwurzędowe".
- Rysunek z kulkami wskazuje na łożysko kulkowe (np. zwykłe lub skośne), a nie baryłkowe.
- Rysunek z walcami o prostych bokach sugeruje łożysko walcowe; brak sferycznej bieżni oznacza brak własności samonastawnych typowych dla baryłkowego.
W praktyce mechanik-monter powinien umieć takie łożysko zidentyfikować, bo dobór i montaż łożysk zależą od obciążeń oraz dopuszczalnej niewspółosiowości węzła. Na egzaminie warto szukać na rysunku przede wszystkim: liczby rzędów oraz geometrii bieżni pierścienia zewnętrznego.
