KWALIFIKACJA BUD15 - STYCZEŃ 2016



PYTANIE NR 21.

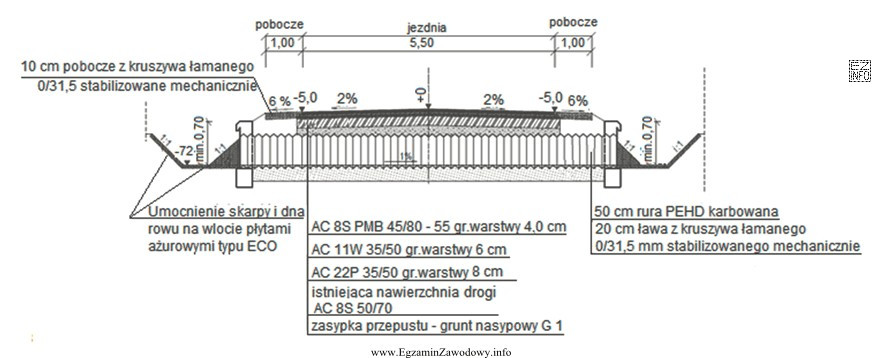

Warstwa wiążąca nawierzchni drogi nad przepustem, którego przekrój przedstawiono na rysunku, wykonana jest z betonu asfaltowego
Rysunek przedstawia techniczny przekrój poprzeczny drogi nad przepustem.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warstwa wiążąca w oznaczeniach mieszanek AC jest identyfikowana literą W. Na przekroju konstrukcyjnym drogi nad przepustem warstwa opisana jako wiążąca ma symbol AC 11W 35/50 (z podaną grubością 6 cm), więc ten zapis odpowiada właściwej warstwie, a nie warianty z S lub P.

Pełne wyjaśnienie:

W konstrukcji nawierzchni drogowej warstwy pełnią różne funkcje i dlatego mają różne oznaczenia w dokumentacji. Kluczowe jest rozpoznanie, że:

  • S oznacza warstwę ścieralną (górną),
  • W oznacza warstwę wiążącą (pośrednią),
  • P oznacza podbudowę asfaltową (niższą warstwę konstrukcyjną).

W pytaniu chodzi o warstwę wiążącą, więc poprawna odpowiedź musi zawierać literę W w symbolu mieszanki. Na rysunku przekroju poprzecznego drogi nad przepustem warstwy są opisane przy liniach odniesienia. Warstwa wiążąca jest jednoznacznie opisana jako AC 11W 35/50 (z grubością 6 cm). Oznacza to beton asfaltowy (AC) o maksymalnym uziarnieniu 11 mm (11), przeznaczony na warstwę wiążącą (W), z lepiszczem o penetracji 35/50.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "AC 8S PMB 45/80 - 55" zawiera literę S, czyli dotyczy warstwy ścieralnej, a dodatkowo wskazuje inne lepiszcze (PMB) niż w opisie warstwy wiążącej.
  • "AC 22P 35/50" zawiera literę P, czyli jest przeznaczona na podbudowę asfaltową, a nie na warstwę wiążącą.
  • "AC 8S 50/70" również ma literę S (warstwa ścieralna) i inny zakres penetracji (50/70), więc nie odpowiada warstwie wiążącej wskazanej w przekroju.

Wskazówka egzaminacyjna: przy odczycie przekrojów zawsze najpierw znajdź nazwę warstwy (ścieralna/wiążąca/podbudowa), a dopiero potem porównuj liczby (8/11/22) i lepiszcze (np. 35/50). To ogranicza ryzyko pomyłki wynikającej z podobieństwa symboli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót AC w nawierzchniach asfaltowych?
AC oznacza beton asfaltowy (asphalt concrete), czyli typ mieszanki mineralno-asfaltowej stosowanej w warstwach nawierzchni. W dokumentacji drogowej skrót AC jest punktem wyjścia do dalszego opisu: uziarnienia (np. 8/11/22), przeznaczenia warstwy (S/W/P) oraz rodzaju lepiszcza.
Co oznacza litera W w symbolu AC 11W 35/50?
Litera W wskazuje, że mieszanka jest przeznaczona na warstwę wiążącą. To warstwa pośrednia między ścieralną a podbudową, która przenosi naprężenia i zapewnia zespolenie całej konstrukcji nawierzchni.
Jaka jest różnica między warstwą ścieralną S a wiążącą W?
Warstwa ścieralna (S) jest najwyżej położona i ma bezpośredni kontakt z ruchem oraz pogodą, więc odpowiada m.in. za szorstkość i odporność na zużycie. Warstwa wiążąca (W) leży niżej i przede wszystkim scala konstrukcję, przenosząc obciążenia na niższe warstwy.
Co oznacza liczba 11 w oznaczeniu AC 11W?
Liczba 11 informuje o maksymalnej wielkości ziarna kruszywa w mieszance (uziarnienie). W praktyce pomaga to rozróżnić mieszanki przeznaczone na różne warstwy: np. drobniejsze dla warstwy ścieralnej, a grubsze często dla podbudowy.
Co oznacza 35/50 w symbolu mieszanki asfaltowej?
Zapis 35/50 dotyczy klasy lepiszcza asfaltowego (parametru penetracji). W dokumentacji jest to element identyfikujący właściwości asfaltu użytego w mieszance. Na egzaminie warto łączyć ten zapis z literą warstwy (S/W/P), bo sama penetracja nie mówi, czy to ścieralna, wiążąca czy podbudowa.
Dlaczego AC 22P 35/50 nie jest warstwą wiążącą?
W symbolu AC 22P 35/50 kluczowa jest litera P, która oznacza podbudowę. Podbudowa to warstwa niższa od wiążącej i ma inne zadanie konstrukcyjne. Nawet jeśli inne elementy zapisu wyglądają podobnie, litera warstwy rozstrzyga przeznaczenie.
Dlaczego mieszanki AC 8S odnoszą się do innej warstwy niż wiążąca?
Oznaczenie S w AC 8S wskazuje warstwę ścieralną, a nie wiążącą. Dodatkowo "8" sugeruje drobniejsze uziarnienie typowe dla warstwy wierzchniej. Dlatego przy pytaniu o warstwę wiążącą należy szukać litery W, a nie S.
Jak czytać przekrój drogi, żeby nie pomylić warstw nawierzchni?
Najpierw znajdź na rysunku opisy warstw przy liniach odniesienia i odczytaj nazwę warstwy (S/W/P). Dopiero potem porównuj liczby (np. 8/11/22) i lepiszcze (np. 35/50). Taka kolejność zmniejsza ryzyko pomyłki wynikającej z podobnych zapisów.
Kiedy na budowie szczególnie ważne jest rozróżnianie warstwy W i S?
Jest to kluczowe przy organizacji robót bitumicznych i kontroli dostaw mieszanek: inna mieszanka jedzie na warstwę wiążącą, a inna na ścieralną. Pomyłka może skutkować niezgodnością z dokumentacją i pogorszeniem parametrów nawierzchni, a także koniecznością frezowania i ponownego wbudowania warstwy.
Jakie błędy najczęściej robi się w oznaczeniach typu 11W na egzaminie?
Częsty błąd to błędny odczyt zapisu (np. pominięcie jednej cyfry lub zlanie znaków), zwłaszcza gdy tekst jest mały na rysunku. Drugi błąd to skupienie się na liczbie (8/11/22) i zignorowanie litery warstwy (S/W/P). Warto zawsze sprawdzić literę, bo ona przesądza o funkcji warstwy.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

Źródła:

  • Warunki Techniczne WT-2 (nawierzchnie asfaltowe) – część dotycząca rodzaju mieszanek mineralno-asfaltowych i ich oznaczeń (AC oraz litery warstw S/W/P).
  • Opis techniczny na rysunku przekroju poprzecznego drogi nad przepustem (warstwa opisana jako "AC 11W 35/50 gr.warstwy 6 cm") – materiał źródłowy z załączonej ilustracji.

Materiały:

  • WT-2 dotyczące nawierzchni asfaltowych (części opisujące rodzaje mieszanek i warstw)
  • Podręczniki/opracowania z technologii robót drogowych i konstrukcji nawierzchni
  • Przykładowe przekroje konstrukcyjne nawierzchni w dokumentacjach projektowych (rysunki warstw)
