Watomierz analogowy (elektrodynamiczny) nie podaje wyniku bezpośrednio w watach "z samej liczby na skali", tylko wskazuje położenie wskazówki na skali podzielonej na działki. Aby uzyskać moc czynną w W, trzeba uwzględnić ustawione zakresy napięciowy i prądowy oraz przeliczyć działki na waty.
Krok 1: ustalenie stałej watomierza
Stała Cw mówi, ile watów odpowiada jednej działce skali. Liczy się ją ze wzoru:
Cw = (Un · In) / n, gdzie Un to zakres napięciowy, In to zakres prądowy, a n to liczba działek pełnej skali (zwykle 100).

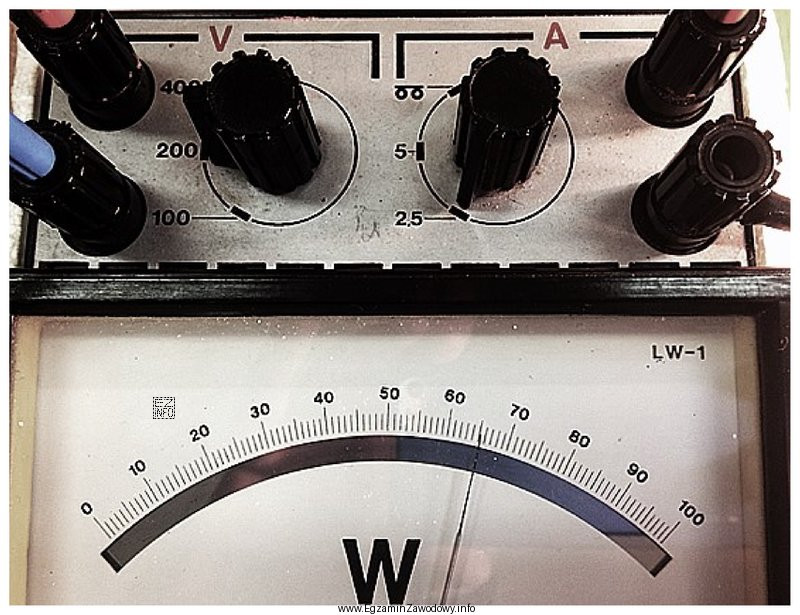

Dla ustawień: Un = 200 V, In = 2,5 A oraz n = 100:
Cw = (200 · 2,5)/100 = 500/100 = 5 W/działkę.
Krok 2: odczyt wskazania ze skali
Skala ma zakres 0–100, a wskazówka stoi na 65 (połowa między 60 a 70). To oznacza α = 65 działek.
Krok 3: obliczenie mocy czynnej
Moc: P = Cw · α = 5 W/działkę · 65 działek = 325 W.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 130 W – odpowiadałoby stałej 2 W/działkę przy odczycie 65 lub innemu zakresowi; nie wynika z ustawień 200 V i 2,5 A.
- 65 W – to najczęstsza pułapka: przepisanie liczby ze skali jako watów, bez przeliczenia przez stałą.
- 500 W – to wartość Un·In (200·2,5), czyli moc odpowiadająca pełnej skali 100 działek; byłaby prawidłowa przy odczycie 100, a nie 65.
Wskazówka egzaminacyjna: zawsze sprawdź, czy skala jest "uniwersalna" 0–100, a wynik w jednostkach uzyskuje się dopiero po przemnożeniu przez stałą zależną od zakresów.
