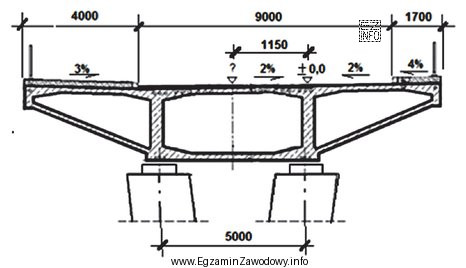

Rzędna to wartość wysokości (położenia w pionie) punktu względem przyjętego poziomu odniesienia, najczęściej oznaczanego w dokumentacji jako 0,000 lub przez podaną rzędną reperu/układu wysokościowego. W zadaniu trzeba ustalić rzędną w osi mostu, czyli dla punktu leżącego na osi obiektu (nie na krawędzi jezdni, nie na poboczu i nie na skarpie).
Poprawna odpowiedź +0,0230 m oznacza, że oś mostu w analizowanym przekroju znajduje się 0,0230 m powyżej poziomu odniesienia wskazanego na rysunku. Kluczowe są tu dwa elementy:
- Znak – dodatni, gdy punkt jest powyżej poziomu odniesienia, ujemny, gdy poniżej.
- Jednostka – w praktyce dokumentacja drogowo-mostowa operuje metrami, a wynik powinien być zapisany spójnie (tu w metrach z czterema miejscami po przecinku).
Dlaczego pozostałe odpowiedzi są błędne?
- -0,0230 cm – ma jednocześnie złą jednostkę (cm) i niezgodny znak; dodatkowo wartość w centymetrach jest nieporównywalna bez przeliczenia do metrów.
- +0,0230 cm – ma wprawdzie znak dodatni, ale jednostka jest niewłaściwa; 0,0230 cm to 0,000230 m, czyli liczba o innym rządzie wielkości.
- -0,0230 m – jednostka jest prawidłowa, ale znak ujemny wskazywałby położenie poniżej poziomu odniesienia, co nie odpowiada odczytowi dla osi z przekroju.
Wskazówka egzaminacyjna: najpierw upewnij się, że odczyt dotyczy osi (zwykle zaznaczonej symetrycznie lub opisanej), a dopiero potem sprawdź znak i jednostkę. Błędy najczęściej wynikają z przeoczenia znaku lub z automatycznego pozostawienia centymetrów bez przeliczenia.
