KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2010



PYTANIE NR 27.

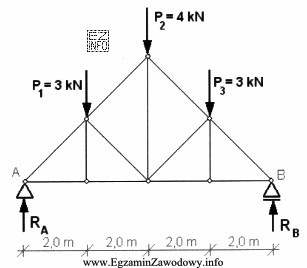

Wartości reakcji pionowych w podporach A i B kratownicy obciążonej jak na rysunku wynoszą.
Wartości reakcji pionowych w podporach A i B kratownicy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reakcje w podporach A i B zostały obliczone na podstawie równań równowagi dla statycznie wyznaczalnej kratownicy. Suma momentów względem punktu A pozwoliła obliczyć reakcję w podporze B, a następnie suma sił pionowych pozwoliła obliczyć reakcję w podporze A. Obie reakcje wynoszą po 5 kN.
