KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 29.

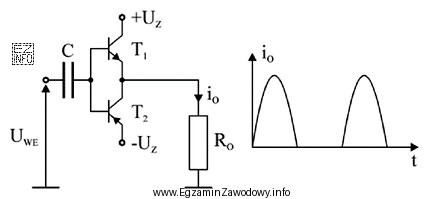

We wzmacniaczu przeciwsobnym klasy B doszło do uszkodzenia jednego z elementów. Wskaż uszkodzony element wiedząc, że na wejście wzmacniacza podłączono napięcie sinusoidalnie zmienne.
We wzmacniaczu przeciwsobnym klasy B doszło do uszkodzenia jednego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz przeciwsobny klasy B charakteryzuje się tym, że każdy z tranzystorów (T1 i T2) przewodzi przez połowę cyklu sygnału wejściowego. Jeśli obserwujemy, że sygnał wyjściowy jest nieprawidłowy (np. obcięty lub zniekształcony tylko w jednej połowie cyklu), to najprawdopodobniej uszkodzeniu uległ jeden z tranzystorów. Uszkodzenie kondensatora C lub rezystora RO wpłynęłoby na całość sygnału, a nie tylko jego część. Zatem, jeśli problem występuje tylko w jednej połowie sygnału, wskazuje to na uszkodzenie jednego z tranzystorów, zgodnie z kluczem odpowiedzi, prawdopodobnie T2.
