KWALIFIKACJA TWO3 - WRZESIEŃ 2014



PYTANIE NR 23.

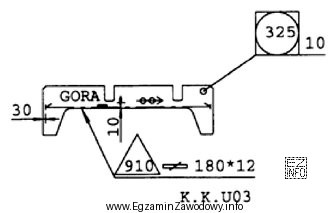

Według rysunku, procedura prefabrykacji wstępnej przewiduje wykonywanie operacji technologicznych węzła w następującej kolejności:
Ilustracja przedstawia schemat techniczny związany z prefabrykacją elementów konstrukcyjnych, prawdopodobnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność w prefabrykacji wstępnej wynika z logiki procesu spawalniczego.
Najpierw wykonuje się ukosowanie krawędzi pod spoinę, potem trasowanie miejsc montażu, następnie sczepianie dla utrzymania geometrii i kontroli pasowania, a na końcu spawanie jako trwałe połączenie.

Pełne wyjaśnienie:

W prefabrykacji wstępnej elementów kadłuba (węzłów i podzespołów spawanych) kluczowe jest zachowanie kolejności operacji, ponieważ każda czynność przygotowuje wyrób do następnej. Poprawna sekwencja: ukosowanie → trasowanie → sczepianie → spawanie.

Dlaczego najpierw "ukosowanie poz. 910"?
Ukosowanie (fazowanie/wykonanie rowka) przygotowuje krawędzie do spawania: zapewnia właściwą geometrię złącza, dostęp łuku oraz warunki do uzyskania wymaganego przetopu. Jeśli krawędzie nie są przygotowane na etapie obróbki, późniejsze dopasowanie i wykonanie spoiny jest utrudnione lub prowadzi do wad.

Dlaczego potem "trasowanie poz. 325"?
Trasowanie to wyznaczenie położenia elementów, osi, linii cięcia/otworów oraz miejsc połączeń zgodnie z rysunkiem. Wykonuje się je na elementach przygotowanych, zanim zostaną one trwale (lub nawet tymczasowo) zespolone w sposób ograniczający dostęp. Trasowanie po spawaniu lub po "sztywnym" zmontowaniu bywa niewykonalne i sprzyja błędom wymiarowym.

Po co "sczepianie" przed spawaniem?
Sczepianie to punktowe, tymczasowe łączenie elementów. Stabilizuje geometrię, pozwala skontrolować pasowanie i wymiary oraz ogranicza przesunięcia w trakcie spawania. Spawanie bez sczepienia zwiększa ryzyko zwichrowań, utraty szczeliny/ukosowania i odkształceń.

Dlaczego "spawanie" jest ostatnie?
Spawanie jest operacją finalną – tworzy trwałe połączenie i "zamyka" możliwość łatwych korekt. Wykonuje się je dopiero po przygotowaniu krawędzi, wyznaczeniu położenia oraz sprawdzeniu geometrii na sczepach.

Dlaczego pozostałe sekwencje są błędne?

  • Warianty z "spawaniem" przed "sczepianiem" pomijają etap stabilizacji geometrii, co jest sprzeczne z praktyką warsztatową.
  • Warianty z "ukosowaniem" po spawaniu są nielogiczne technologicznie: przygotowanie krawędzi musi poprzedzać wykonanie spoiny.
  • Wariant z "poz. 10" wskazuje typowy błąd interpretacji: liczba może oznaczać wymiar/grubość, a nie pozycję elementu w zestawieniu.

Na egzaminie warto zapamiętać prostą regułę: najpierw przygotuj krawędzie, potem wyznacz i złóż na sczepy, na końcu spawaj.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prefabrykacja wstępna w budowie kadłuba?
Prefabrykacja wstępna to etap przygotowania elementów i węzłów przed montażem głównym kadłuba. Obejmuje m.in. obróbkę krawędzi, wyznaczanie miejsc montażu, składanie na przyrządach, sczepianie oraz dopiero potem spawanie. Celem jest uzyskanie poprawnej geometrii i jakości połączeń.
Dlaczego ukosowanie wykonuje się przed spawaniem?
Ukosowanie przygotowuje krawędzie do spawania (geometria rowka, dostęp do spoiny, warunki przetopu). Bez ukosowania spoiny mogą mieć brak przetopu lub nieprawidłowy kształt. Wykonanie ukosowania po spawaniu nie spełnia celu technologicznego i zwykle jest bezsensowne.
Co oznacza trasowanie w technologii montażu i spawania?
Trasowanie to wyznaczanie na materiale linii i punktów zgodnie z rysunkiem: osi, miejsc otworów, krawędzi cięcia oraz położeń elementów. W praktyce ułatwia poprawne złożenie węzła i ogranicza błędy wymiarowe. Wykonuje się je przed trwałym łączeniem, gdy dostęp do powierzchni jest najlepszy.
Co to jest sczepianie i po co się je robi?
Sczepianie (szczepienie) to wykonanie krótkich spoin punktowych, które tymczasowo łączą elementy. Utrzymuje geometrię, pozwala skontrolować pasowanie i wymiary oraz zmniejsza ryzyko przesunięć podczas spawania. To etap "przymiarki na sztywno" przed wykonaniem spoiny końcowej.
Dlaczego nie powinno się spawać bez wcześniejszego sczepienia?
Spawanie bez sczepienia zwiększa ryzyko "ściągania" elementów przez skurcz spoiny, utraty szczeliny, skręcenia profilu i odkształceń. Sczepy stabilizują złożenie i pozwalają wykryć błędy ustawienia przed operacją finalną. W efekcie zmniejsza się liczba poprawek i niezgodności.
Jak odróżnić numer pozycji od wymiaru na rysunku technicznym?
Numer pozycji (poz.) zwykle jest podany w charakterystycznym oznaczeniu, np. w kółku, trójkącie lub ramce odnośnika. Wymiary są zapisane jako liczby przy liniach wymiarowych i opisują grubości, długości czy szerokości (np. 10, 30, 180×12). Na egzaminie zwracaj uwagę na formę graficzną oznaczenia.
Jakie błędy najczęściej popełnia się przy ustalaniu kolejności operacji?
Typowe błędy to: ustawienie spawania zbyt wcześnie (bo "to najważniejsze"), pominięcie sczepiania, wykonywanie trasowania po złożeniu, gdy dostęp jest utrudniony, oraz mylenie oznaczeń z rysunku (np. uznanie wymiaru 10 za "poz. 10"). Pomaga myślenie etapami: przygotuj → wyznacz → złącz tymczasowo → złącz trwale.
Kiedy wykonuje się kontrolę geometrii węzła spawanego?
Najczęściej kontrolę geometrii wykonuje się po sczepieniu, a przed spawaniem ciągłym. Wtedy można jeszcze korygować ustawienie, szczeliny i pozycje elementów bez kosztownych poprawek. Po spawaniu korekty są trudniejsze i mogą wymagać napraw spoin, prostowania lub nawet wymiany elementu.
Jakie znaczenie ma kolejność operacji dla jakości spoiny?
Kolejność wpływa na przygotowanie krawędzi, stabilność złożenia i powtarzalność wymiarów. Ukosowanie i trasowanie zmniejszają ryzyko błędów przygotowania, a sczepianie ogranicza przemieszczenia w trakcie spawania. Zła kolejność zwiększa ryzyko niezgodności (brak przetopu, nadlew, podtopienia, odkształcenia) i poprawek.
Jak się uczyć takich pytań na egzamin montera kadłubów?
Ucz się "logiką procesu" zamiast na pamięć: (1) przygotowanie krawędzi, (2) wyznaczenie położeń, (3) złożenie i sczepy, (4) spawanie końcowe. Pracuj na przykładach rysunków: rozpoznawaj, co jest pozycją elementu, a co wymiarem. Dobrze działa też analizowanie, która operacja umożliwia następną.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • PN-EN ISO 3834 (seria) – Wymagania jakości dotyczące spawania materiałów metalowych (tytuł normy; szczegółowy numer części zależny od zakresu).
  • PN-EN 1090 (seria) – Wykonanie konstrukcji stalowych i aluminiowych (tytuł normy; szczegółowy numer części zależny od zakresu).

Materiały:

  • Podręczniki i skrypty z technologii spawania oraz przygotowania złączy
  • Materiały dydaktyczne z technologii budowy okrętów (prefabrykacja i montaż kadłuba)
  • Instrukcje warsztatowe stoczni dotyczące trasowania i sczepiania
