Pytanie sprawdza typową umiejętność warsztatową w budowie kadłubów: odczyt parametrów technologicznych z dokumentacji (katalogów unifikacyjnych, zestawień wymiarowych, tabel węzłów) i zastosowanie ich podczas trasowania.
Promień wycięcia r to promień zaokrąglenia wycięcia wykonywanego w elemencie (tu: w kątowniku usztywniającym) tak, aby zapewnić właściwe dopasowanie w węźle oraz ograniczyć ryzyko niekorzystnych karbów i koncentracji naprężeń. W praktyce podczas trasowania przenosi się na materiał geometrię wycięcia zgodnie z przyjętą unifikacją.

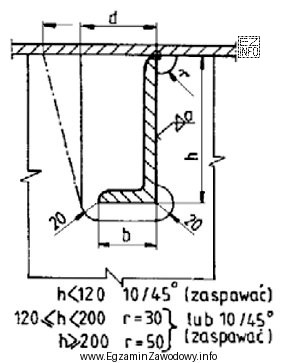

W załączonym fragmencie katalogu należy:
- odnaleźć pozycję odpowiadającą wysokości kątownika 180 mm,
- odczytać w tej samej pozycji (wierszu) przypisany promień wycięcia r,
- zastosować tę wartość podczas trasowania.
Poprawna jest odpowiedź "r=30 mm", ponieważ to wartość przypisana w katalogu dla wysokości 180 mm.
Odpowiedzi błędne zwykle wynikają z typowych pomyłek:
- "r=20 mm" bywa skutkiem odczytu wartości dla mniejszego profilu lub przesunięcia o jeden wiersz w tabeli.
- "r=36 mm" może wynikać z pomylenia jednostek/kolumn (np. odczyt z kolumny dla innego parametru) albo z błędnego skojarzenia, że promień powinien "rosnąć proporcjonalnie" do wysokości.
- "r=50 mm" jest typową pułapką "na intuicję" (duży profil → duży promień), ale bez potwierdzenia w katalogu jest to zgadywanie.
Wskazówka egzaminacyjna: przy pytaniach opartych na tabeli zawsze sprawdzaj nagłówki kolumn i jednostki, a następnie wykonaj drugi odczyt kontrolny (czy na pewno jesteś w wierszu dla 180 mm).
