KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 21.
Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być

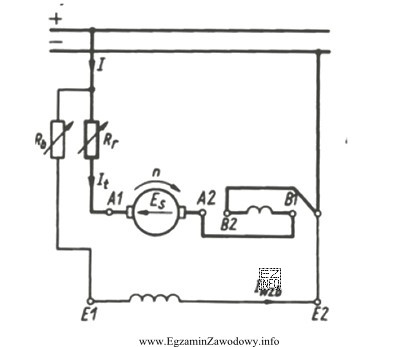

Wirnik silnika pracującego w układzie pokazanym na schemacie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jeśli wirnik silnika nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika, to najbardziej prawdopodobną przyczyną jest przerwa w uzwojeniu twornika. Przerwa w uzwojeniu powoduje, że prąd nie może płynąć przez uzwojenie twornika, co uniemożliwia wytworzenie pola magnetycznego niezbędnego do obracania wirnika. Pozostałe odpowiedzi nie pasują do opisanego objawu, ponieważ przerwa w rezystorze Rb lub zwarcie w rezystorze Rr nie spowodowałyby takiego efektu, a zwarcie w uzwojeniu komutacyjnym raczej spowodowałoby zwiększenie poboru prądu, a nie jego zmniejszenie do kilku procent.
