KWALIFIKACJA ELM1 - CZERWIEC 2020



PYTANIE NR 36.

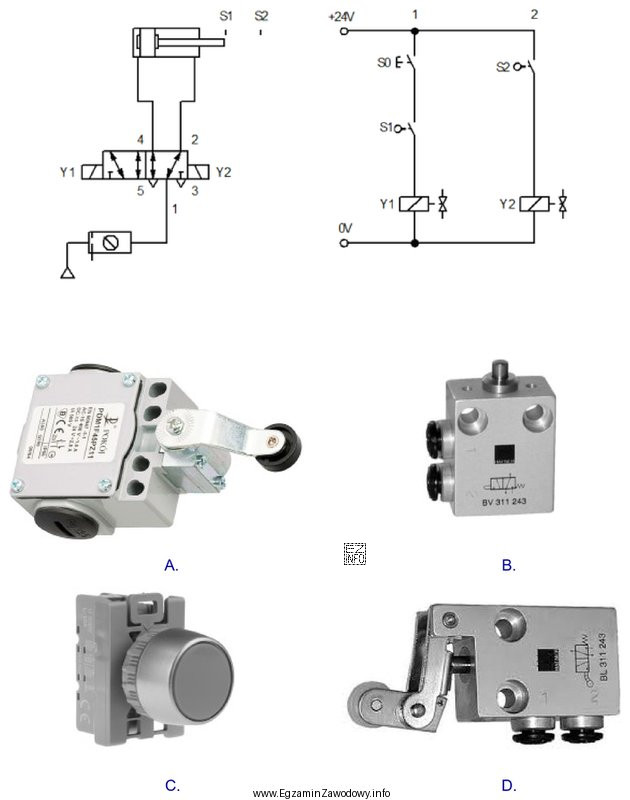

Wskaż element, którym można zastąpić uszkodzony element S1 w układzie, którego schemat przedstawiono na rysunku.
Wskaż element, którym można zastąpić uszkodzony element
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu elektrycznego przedstawionego na rysunku, uszkodzony element S1 jest przełącznikiem krańcowym z rolką. Odpowiednikiem tego elementu spośród przedstawionych opcji jest element oznaczony jako A, który również jest przełącznikiem krańcowym z rolką. Pozostałe opcje (B, C, D) nie pasują do schematu, ponieważ przedstawiają inne typy urządzeń (B - zawór, C - przycisk, D - przełącznik krańcowy bez rolki).
