Opory miejscowe (często wyrażane jako współczynniki oporu miejscowego lub równoważne wartości w tabelach) opisują dodatkowe straty ciśnienia powstające na elementach instalacji, takich jak kształtki, armatura czy urządzenia (np. kocioł). W praktyce projektowej i wykonawczej technik inżynierii sanitarnej musi umieć je uwzględniać, bo wpływają na dobór pompy, równoważenie instalacji oraz ocenę "przepływowości" układu.
W tym zadaniu kluczowe są dwa kroki:

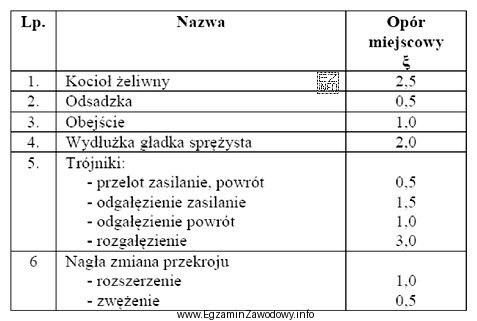

- Poprawny odczyt z tabeli wartości przypisanych do: kotła żeliwnego, odsadzki, obejścia i trójnika odgałęzienia.
- Poprawne zsumowanie wartości dla zasilania i powrotu (czyli ujęcie wszystkich wskazanych miejsc występowania oporu w obiegu).
Dlaczego odpowiedź "6,5" jest poprawna? Ponieważ jest to suma wszystkich wymaganych składników oporu miejscowego wynikających z tabeli dla wymienionych elementów na zasilaniu i na powrocie. Zadanie nie wymaga przekształceń wzorów – jedynie konsekwentnego dodania wartości z tabeli, bez pomijania któregoś elementu.
Dlaczego pozostałe odpowiedzi są błędne? Typowo wynikają z charakterystycznych pomyłek:
- "4,5" – często odpowiada sytuacji, gdy pominięto jeden z elementów (np. obejście albo trójnik) albo uwzględniono tylko jedną stronę obiegu (zasilanie lub powrót).
- "5,5" – zwykle jest efektem częściowego uwzględnienia danych (np. odczytano poprawnie większość wartości, ale jedną pozycję pomylono w tabeli lub nie dodano jej w końcowej sumie).
- "3,5" – najczęściej wynika z nieuwzględnienia kilku składników naraz (np. liczenie wyłącznie wybranych kształtek) albo z odczytu z niewłaściwego wiersza/kolumny.
Wskazówka egzaminacyjna: po zsumowaniu zawsze wykonaj szybki "checklist": czy w rachunku występują wszystkie cztery elementy oraz czy ujęto zasilanie i powrót zgodnie z treścią polecenia. To minimalizuje ryzyko wyniku zaniżonego przez pominięcie części danych.
