W maszynie synchronicznej pole magnetyczne wirnika wytwarza uzwojenie wzbudzenia. W typowej eksploatacji jest ono zasilane prądem stałym, aby uzyskać możliwie stały strumień w wirniku. Z tego powodu napięcie na uzwojeniu wzbudzenia należy mierzyć przyrządem przeznaczonym do napięcia stałego, czyli woltomierzem DC.

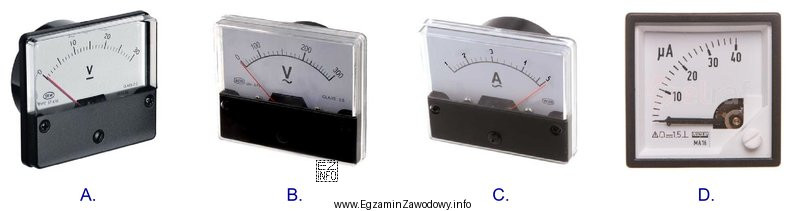

Poprawny wybór rozpoznaje się po oznaczeniach na tarczy: "V" z poziomą kreską oznacza pomiar napięcia stałego. Taki miernik nadaje się do bezpośredniego pomiaru napięcia zasilającego uzwojenie wzbudzenia (w praktyce woltomierz podłącza się równolegle do badanego obwodu).
Dlaczego pozostałe przyrządy nie pasują?
- Woltomierz AC (symbol "V" z tyldą) jest przeznaczony do napięcia przemiennego. Przy napięciu stałym jego wskazanie będzie nieprawidłowe lub mało użyteczne, bo zasada wyskalowania i ustrój pomiarowy są dobrane pod AC.
- Amperomierz mierzy prąd, a nie napięcie. Nawet jeśli byłby to amperomierz DC, odpowiadałby na inne pytanie (o prąd wzbudzenia), nie o napięcie.
- Mikroamperomierz mierzy bardzo małe prądy (rzędu µA). To nie jest pomiar napięcia, a ponadto typowe obwody wzbudzenia pracują na większych wartościach prądu niż zakres mikroamperomierza.
Wniosek: do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia wybiera się woltomierz DC rozpoznawalny po symbolu napięcia stałego.
