Wymóg "pomiaru natężenia prądu bez dodatkowych urządzeń" oznacza, że nie wolno stosować rozwiązań wymagających ingerencji w tor prądowy (np. wpinania amperomierza szeregowo) ani elementów pośredniczących, takich jak zewnętrzne przekładniki prądowe montowane na przewodach. W linii zasilającej budynek (WLZ) najczęściej oczekuje się pomiaru bez rozłączania zasilania, bo wyłączenie może powodować przerwy w dostawie energii.

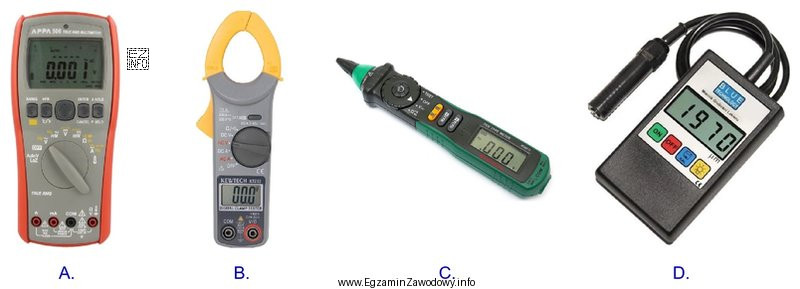

Takie wymagania spełnia amperomierz cęgowy (miernik cęgowy). Jego cęgi obejmują pojedynczy przewód, a przyrząd wyznacza prąd na podstawie zjawisk elektromagnetycznych (pole magnetyczne wokół przewodnika). Dzięki temu pomiar jest szybki i nie wymaga rozpinania obwodu ani dokładania dodatkowych elementów w instalacji.
Dlaczego pozostałe typowe odpowiedzi bywają błędne w tym kontekście?
- Woltomierz/multimetr w trybie napięcia nie mierzy prądu, tylko różnicę potencjałów, więc nie spełnia warunku "natężenia".
- Amperomierz włączany szeregowo wymaga przerwania obwodu i wpięcia przyrządu w tor prądowy, co jest sprzeczne z warunkiem "bez dodatkowych urządzeń" oraz bywa niepraktyczne na WLZ.
- Rozwiązania z przekładnikiem prądowym (choć pozwalają mierzyć prąd) oznaczają użycie dodatkowego urządzenia w instalacji, więc nie pasują do treści pytania.
Wskazówka egzaminacyjna: gdy w treści pojawia się "bez rozłączania" lub "bez dodatkowych urządzeń", najczęściej chodzi o pomiar cęgowy. Trzeba też pamiętać o zasadzie praktycznej: cęgi zakłada się na jeden przewód (nie na cały kabel wielożyłowy), bo w przeciwnym razie pola się znoszą i odczyt będzie nieprawidłowy.
