KWALIFIKACJA ELE2 - CZERWIEC 2016



PYTANIE NR 11.

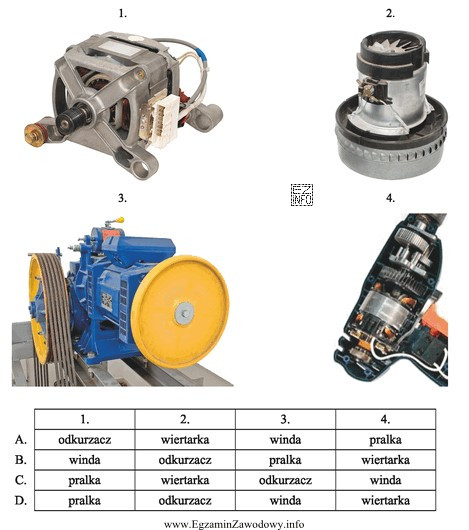

Wskaż nazwy urządzeń elektrycznych, zgodnie z kolejnością rysunków, w których zastosowano następujące silniki?
Ilustracja przedstawia cztery różne urządzenia elektryczne, które są częścią pytania egzaminacyjnego dotyczącego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny układ wynika z rozpoznania cech konstrukcyjnych silników i elementów współpracujących.
Silnik z kołem pasowym i szczotkami wskazuje na pralkę, zespół z turbiną na odkurzacz, duży napęd z kołem linowym na windę, a przekładnia i uchwyt narzędziowy na wiertarkę. Taki ciąg odpowiada odpowiedzi D.

Pełne wyjaśnienie:

W zadaniu kluczowe jest powiązanie cech budowy silnika z typowym zastosowaniem w urządzeniu. Nie chodzi o samą nazwę silnika, lecz o rozpoznanie, do czego dany zespół napędowy jest przystosowany.

  • "pralka" pasuje do silnika komutatorowego o otwartej budowie z widocznym uzwojeniem, komutatorem i szczotkami. Ważną wskazówką jest koło pasowe na wale – taki napęd często przenosi moment na bęben poprzez pasek. Istotna jest też możliwość regulacji prędkości i dość duży moment rozruchowy.
  • "odkurzacz" odpowiada zespołowi silnika z turbiną/wentylatorem. W odkurzaczach potrzebne są bardzo wysokie obroty do wytworzenia podciśnienia, dlatego spotyka się kompaktowe silniki uniwersalne zintegrowane z wirnikiem turbiny.
  • "winda" wiąże się z napędem przemysłowym o dużej mocy i pracy ciągłej. Cechą rozpoznawczą jest koło linowe z rowkami, współpracujące z linami nośnymi. W takich zastosowaniach typowy jest silnik asynchroniczny trójfazowy ze względu na niezawodność i trwałość.
  • "wiertarka" to elektronarzędzie ręczne, w którym widać mały silnik komutatorowy oraz przekładnię zębatą i część roboczą (uchwyt). Przekładnia obniża prędkość na wyjściu i zwiększa moment, co jest typowe dla wiertarek.

Dlaczego pozostałe kombinacje są błędne? Najczęściej wynikają z pominięcia elementów współpracujących: koło pasowe jednoznacznie kieruje w stronę pralki, turbina w stronę odkurzacza, koło linowe w stronę windy, a przekładnia i uchwyt w stronę wiertarki. Gdy te znaki rozpoznawcze zostaną pomylone, łatwo "zamienić" pralkę z elektronarzędziem lub nie rozpoznać zespołu ssącego odkurzacza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać silnik komutatorowy na zdjęciu lub w urządzeniu?
Silnik komutatorowy zwykle ma komutator (segmentowany pierścień na wirniku) i szczotki. Często widać też uzwojenia oraz elementy przeniesienia napędu, np. koło pasowe lub zębatki. Te cechy odróżniają go od silnika asynchronicznego bez szczotek.
Dlaczego w odkurzaczu często stosuje się silnik z turbiną?
Odkurzacz potrzebuje bardzo dużych obrotów, aby wytworzyć podciśnienie. Zespół silnika z turbiną/wentylatorem jest kompaktowy i pozwala uzyskać wysoką prędkość obrotową, co przekłada się na skuteczne zasysanie powietrza i kurz.
Co w budowie napędu wskazuje, że to silnik od pralki?
Typowa wskazówka to koło pasowe na wale oraz widoczna budowa komutatorowa (szczotki i komutator). Pralka wymaga regulacji prędkości i dobrego momentu rozruchowego, a napęd bębna często realizuje się paskiem.
Jakie elementy sugerują, że napęd jest od windy (dźwigu)?
Charakterystyczne jest koło linowe z rowkami na liny oraz masywna konstrukcja przystosowana do pracy w urządzeniu dźwigowym. Taki zespół zwykle współpracuje z silnikiem o dużej mocy i wysokiej niezawodności.
Dlaczego w wiertarkach spotyka się przekładnię zębatą przy silniku?
Silnik w elektronarzędziu może mieć wysokie obroty, ale potrzebny jest większy moment na uchwycie. Przekładnia zębata obniża prędkość wyjściową i zwiększa moment, dzięki czemu wiertarka skuteczniej wierci i jest łatwiejsza do kontroli.
Jak odróżnić silnik od pralki od silnika z elektronarzędzia?
Oba mogą być komutatorowe, więc trzeba szukać kontekstu: pralka często ma koło pasowe do napędu paska, a elektronarzędzie ma zwykle przekładnię oraz element roboczy (np. uchwyt). Różni się też sposób zabudowy i gabaryty.
Czy po samym wyglądzie wirnika można rozpoznać zastosowanie silnika?
Czasem tak, ale najpewniej rozpoznaje się zastosowanie po zespole współpracującym: turbina w odkurzaczu, koło pasowe w pralce, koło linowe w windzie, przekładnia w wiertarce. Sama informacja "to silnik komutatorowy" bywa niewystarczająca.
Jakie błędy najczęściej popełnia się w zadaniach o rozpoznawaniu silników?
Typowe błędy to mylenie różnych silników komutatorowych (np. pralka vs wiertarka), nierozpoznanie turbiny odkurzacza oraz pominięcie koła linowego w napędzie windy. Pomaga zasada: najpierw szukaj elementu napędzanego, dopiero potem oceniaj sam silnik.
Jak przygotować się do egzaminu z rozpoznawania silników w urządzeniach?
Warto ćwiczyć na zdjęciach i przekrojach: rozpoznawaj szczotki/komutator, turbinę, przekładnię, koło pasowe i koło linowe. Dobrą metodą jest też tworzenie krótkich fiszek: "cecha → urządzenie → uzasadnienie".
Kiedy wybiera się silnik asynchroniczny trójfazowy zamiast komutatorowego?
Silnik asynchroniczny trójfazowy wybiera się tam, gdzie liczy się trwałość, niezawodność i praca w warunkach przemysłowych, np. w napędach dźwigowych. Silniki komutatorowe częściej spotyka się w urządzeniach wymagających łatwej regulacji i kompaktowości.
