KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2021



PYTANIE NR 33.

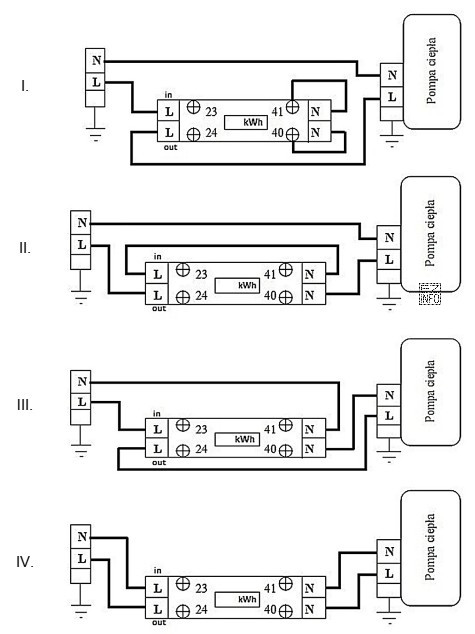

Wskaż poprawny sposób podłączenia przedstawionego na rysunku jednofazowego licznika energii elektrycznej do pompy ciepła.
Wskaż poprawny sposób podłączenia przedstawionego na rysunku jednofazowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy połączeń jednofazowego licznika energii elektrycznej do pompy ciepła, odpowiedź III. jest poprawna, ponieważ przedstawia prawidłowe połączenie fazowe i neutralne, gdzie prąd wpływa do licznika przez zacisk "in" i wypływa przez zacisk "out", co jest zgodne z zasadami prawidłowego montażu liczników energii elektrycznej. Pozostałe schematy mają błędy w połączeniach, które mogłyby prowadzić do nieprawidłowego pomiaru zużycia energii lub nawet uszkodzenia urządzenia.
