Sterowanie jedną oprawą oświetleniową z dwóch niezależnych miejsc (np. na końcach korytarza lub na dole i na górze schodów) wykonuje się standardowo jako układ schodowy. W praktyce oznacza to zastosowanie dwóch łączników schodowych (przełączników), które umożliwiają zmianę stanu lampy z dowolnego z dwóch punktów.
Poprawny schemat takiego sterowania musi spełniać kluczowe warunki funkcjonalne:
- zmiana położenia dowolnego z dwóch łączników powinna zawsze zmieniać stan lampy (zgaszona/zapalona), niezależnie od położenia drugiego łącznika,
- obwód powinien być logicznie spójny: zasilanie jest doprowadzone do jednego łącznika, następnie "dwiema żyłami korespondencyjnymi" do drugiego łącznika i dalej do oprawy,
- w typowym rozwiązaniu przełączany jest tor fazowy, a przewód neutralny jest prowadzony do oprawy zgodnie z zasadą prawidłowego zasilania odbiornika.

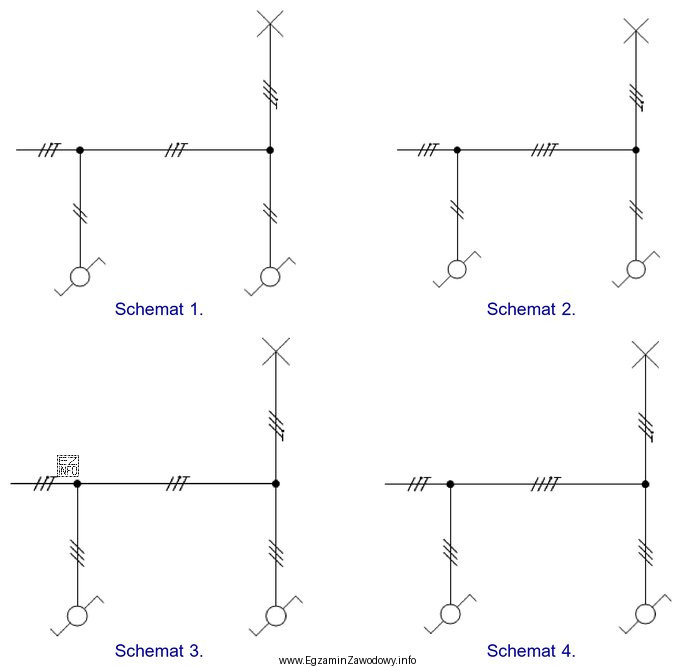

Odpowiedź "Schemat 4." jest poprawna, ponieważ przedstawia połączenia charakterystyczne dla układu schodowego: dwa elementy przełączające, które pozwalają uzyskać dwa różne tory połączeń pomiędzy punktami sterowania i w efekcie włączanie/wyłączanie światła z dwóch miejsc.
Pozostałe schematy są niepoprawne w kontekście "dwóch niezależnych miejsc" typowo dlatego, że prezentują układ jednobiegunowy (sterowanie z jednego miejsca), mają błędnie połączone przewody (brak prawidłowych żył korespondencyjnych) albo nie zapewniają zmiany stanu lampy po przełączeniu dowolnego łącznika. Częstą pułapką jest też mylenie układu schodowego z układem wymagającym dodatkowego łącznika pośredniego (krzyżowego) – ten drugi stosuje się dopiero przy sterowaniu z więcej niż dwóch miejsc.
Na egzaminie warto sprawdzać schemat "logicznie": prześledzić drogę zasilania do oprawy i upewnić się, że dla każdej zmiany położenia jednego łącznika tor zasilania lampy zmienia się z zamkniętego na otwarty lub odwrotnie.
