KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 2)



PYTANIE NR 20.
Wskaż symbol graficzny monostabilnego łącznika przyciskowego z zestykiem NO.

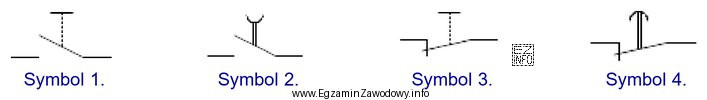

Ilustracja przedstawia cztery symbole graficzne związane z elektryką, które mogą być częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Monostabilny łącznik przyciskowy ma napęd przyciskowy z powrotem samoczynnym, a zestyk NO jest w spoczynku otwarty (na symbolu widać przerwę między stykami). Symbol 1 łączy napęd przyciskowy (linia przerywana z poprzeczką) z zestykiem zwiernym NO, więc jest poprawny.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania symbolu graficznego monostabilnego łącznika przyciskowego z zestykiem NO (zwiernym). W symbolice schematowej kluczowe są dwie niezależne informacje: rodzaj napędu (jak uruchamiany jest łącznik) oraz rodzaj zestyku (NO albo NC w stanie spoczynku).

Dlaczego poprawny jest Symbol 1?
Symbol 1 przedstawia:

  • zestyk NO (zwierny) – w stanie spoczynku jest otwarty, co na rysunku widać jako przerwę między stykami (brak ukośnej kreski łączącej),
  • napęd przyciskowy monostabilny – element sterujący jest oznaczony linią przerywaną zakończoną płaską poprzeczką, co odpowiada przyciskowi; monostabilność oznacza samoczynny powrót do stanu wyjściowego po zwolnieniu.

Dlaczego pozostałe symbole są niepoprawne?

  • Symbol 2 ma wprawdzie zestyk otwarty, ale zakończenie napędu jest w formie półkola, co odpowiada innemu sposobowi uruchamiania (nie jest to typowy napęd przyciskowy w tej konwencji). Zmieniony jest więc rodzaj napędu.
  • Symbol 3 ma napęd przyciskowy jak w Symbolu 1, ale zestyk jest NC (rozwierny) – rozpoznaje się to po ukośnej kresce łączącej styki w stanie spoczynku. To wyklucza odpowiedź, bo pytanie wymaga NO.
  • Symbol 4 przedstawia zestyk NC oraz inny napęd (zakończenie półokrągłe/"grzybkowe"), więc nie spełnia jednocześnie warunku NO i klasycznego przycisku monostabilnego.

Wskazówka egzaminacyjna: zawsze analizuj symbol w kolejności: (1) typ zestyku (NO/NC w spoczynku), (2) napęd (przycisk/cięgno/grzybek), (3) ewentualne cechy funkcjonalne (np. powrót samoczynny). To ogranicza ryzyko pomyłki przy podobnych rysunkach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zestyk NO na schemacie elektrycznym?
Zestyk NO (Normally Open) to zestyk otwarty w stanie spoczynku. Na schemacie oznacza to przerwę między stykami – obwód nie przewodzi, dopóki element (np. przycisk) nie zostanie uruchomiony. Po zadziałaniu NO zamyka obwód, a po zwolnieniu wraca do stanu otwartego (jeśli jest monostabilny).
Jak rozpoznać na rysunku zestyk NC, żeby go nie pomylić z NO?
Zestyk NC (Normally Closed) jest zamknięty w spoczynku. W symbolu zwykle pojawia się element graficzny wskazujący połączenie styków w stanie wyjściowym (np. ukośna kreska łącząca). Najlepsza metoda to zawsze pytanie: "Czy w spoczynku obwód jest zamknięty?" – jeśli tak, to NC.
Co to jest łącznik monostabilny i gdzie się go używa?
Łącznik monostabilny działa tylko podczas nacisku/uruchomienia i sam wraca do położenia wyjściowego po zwolnieniu. Stosuje się go do sterowania impulsowego, np. dzwonki, sygnalizacja, sterowanie przekaźnikami lub układami START w automatyce. W praktyce zamyka (NO) lub rozwiera (NC) obwód jedynie na czas przytrzymania.
Dlaczego w pytaniach o symbole ważny jest "stan spoczynkowy"?
NO/NC definiuje się w stanie spoczynkowym, czyli bez nacisku na przycisk i bez zadziałania napędu. Wielu uczniów ocenia styk "po działaniu", co prowadzi do odwrócenia odpowiedzi. Na egzaminie przyjmuj zasadę: najpierw odczytaj z symbolu, czy styk jest otwarty czy zamknięty bez wymuszenia, dopiero potem analizuj napęd.
Jak odróżnić symbol przycisku od symbolu łącznika ciągnionego?
W typowej symbolice napęd przyciskowy jest rysowany jako linia przerywana zakończona płaską poprzeczką, natomiast napęd ciągniony bywa przedstawiany linią zakończoną półkolem. Na egzaminie porównuj przede wszystkim zakończenie elementu sterującego, bo sam zestyk (NO/NC) może wyglądać podobnie.
Czy przycisk monostabilny może mieć zestyk NC zamiast NO?
Tak. Monostabilność mówi o tym, że element wraca samoczynnie do stanu wyjściowego, a NO/NC opisuje, czy w tym stanie wyjściowym obwód jest otwarty czy zamknięty. Dlatego możesz spotkać przycisk monostabilny NO (zwierny) oraz monostabilny NC (rozwierny). Na schemacie trzeba rozpoznać oba aspekty jednocześnie.
Jakie błędy najczęściej powodują zły wybór symbolu NO/NC?
Najczęstsze błędy to: (1) patrzenie tylko na napęd (np. "to na pewno przycisk") i pominięcie typu zestyku, (2) odczytywanie stanu po naciśnięciu zamiast w spoczynku, (3) mylenie ukośnej kreski (NC) z innymi elementami rysunku. Pomaga nawyk: najpierw identyfikuj NO/NC, potem napęd.
Gdzie w praktyce gazowniczej spotyka się takie symbole na dokumentacji?
Symbole przycisków i styków pojawiają się w schematach sterowania i automatyki, np. w szafach zasilająco-sterowniczych, układach sygnalizacji, sterowaniu urządzeniami pomocniczymi czy systemach nadzoru. Poprawne czytanie NO/NC jest ważne przy montażu i diagnostyce, bo determinuje, kiedy obwód ma przewodzić.
Jak działa przycisk NO w obwodzie sterowania przekaźnikiem?
Przycisk NO w spoczynku nie podaje sygnału. Po naciśnięciu zamyka obwód i może chwilowo zasilić cewkę przekaźnika lub podać impuls sterujący. Jeśli układ nie ma podtrzymania, po zwolnieniu przycisku obwód znów się otwiera i przekaźnik odpadnie. To typowe sterowanie impulsowe.
Jak przygotować się do zadań z rozpoznawania symboli na egzaminie?
Ćwicz na zestawach symboli: osobno NO/NC, osobno rodzaje napędów (przycisk, cięgno, grzybek), a potem łącz je w całość. Dobrą metodą jest robienie krótkich fiszek: "NO = przerwa", "NC = połączenie w spoczynku", "przycisk = poprzeczka". Na egzaminie zawsze porównuj element zestyku i element napędu.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Monostabilny łącznik przyciskowy ma napęd przyciskowy z powrotem samoczynnym, a zestyk NO jest w spoczynku otwarty (na symbolu widać przerwę między stykami)."

Źródła:

  • PN-EN 60617: Symbole graficzne stosowane w schematach (odpowiednik IEC 60617), pozycja 07-07-02 (łącznik przyciskowy z powrotem samoczynnym) – dokument normalizacyjny
  • IEC 60617 online database – sekcja dotycząca symboli łączników/przycisków (wyszukiwanie symbolu 07-07-02): https://60617.iec.ch/ (dostęp 2026-02-18)

Materiały:

  • Norma PN-EN 60617 / IEC 60617 (baza symboli) – dział dotyczący łączników i styków
  • Podręczniki do podstaw elektrotechniki i schematów sterowania (symbole, NO/NC)
  • Zestawy ćwiczeń z czytania schematów elektrycznych (rozpoznawanie elementów sterowniczych)
