Przycisk zwierny (często opisywany jako NO – normalnie otwarty) to element sterowania, który w stanie spoczynku nie przewodzi – obwód jest przerwany. Dopiero naciśnięcie przycisku powoduje zwarcie styków i chwilowe zamknięcie obwodu (przepływ prądu). Po zwolnieniu przycisku wraca on sprężynowo do stanu spoczynkowego, a styk ponownie się otwiera.

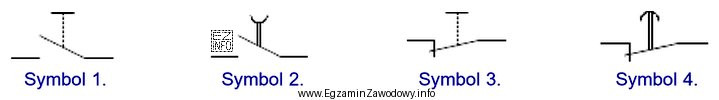

Dlatego poprawny symbol to taki, który na schemacie pokazuje:
- styk otwarty w stanie normalnym (bez nacisku),
- powiązanie z napędem ręcznym (przyciskiem), które wskazuje, że jest to łącznik chwilowy,
- zamknięcie toru dopiero w momencie zadziałania.
Najczęstsza pułapka polega na pomyleniu przycisku zwiernego z przyciskiem rozwiernym (NC). W przycisku rozwiernym w stanie spoczynku styk jest zamknięty, a dopiero naciśnięcie powoduje rozwarcie i przerwanie obwodu. Jeśli na rysunku wybierzesz symbol styku zamkniętego jako "zwierny", to odwrócisz logikę działania obwodu sterowania (np. start/stop).
Pozostałe symbole są niepoprawne, jeśli przedstawiają: styk normalnie zamknięty (NC), łącznik o innym sposobie działania (np. przełączny) albo element, który nie jest przyciskiem chwilowym. Na egzaminie zawsze interpretuj symbole w stanie normalnym i upewnij się, czy rysunek dotyczy przycisku, czy np. styku pomocniczego przekaźnika/stycznika.
