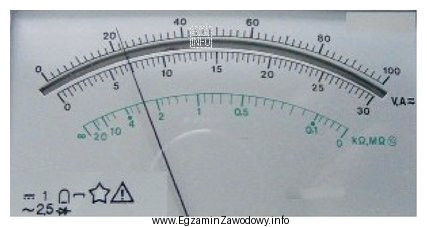

W przyrządach wskazówkowych "ustrój pomiarowy" oznacza mechanizm, który zamienia wielkość elektryczną (np. prąd) na wychylenie wskazówki. Rozpoznanie ustroju często da się wykonać po charakterze podziałki oraz typowych zastosowaniach.
Dlaczego "Magnetoelektryczny"?
Ustrój magnetoelektryczny (ruchoma cewka w polu magnesu stałego) ma w klasycznym ujęciu moment napędowy wprost proporcjonalny do prądu cewki. W efekcie skala bywa prawie liniowa w szerokim zakresie, co na tarczy wygląda jak równomierne odstępy między działkami. Takie ustroje są szczególnie charakterystyczne dla analogowych mierników prądu stałego (DC), a w przypadku pomiarów AC zwykle wymagają dodatkowego prostownika.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Elektromagnetyczny" (ruchome żelazo) jest bardzo częsty w miernikach AC. Jego charakterystyka jest zwykle nieliniowa, więc skala bywa zagęszczona przy małych wskazaniach, a "rozciągnięta" przy większych. Jeśli tarcza ma wyraźną nieliniowość, to częsta wskazówka w tym kierunku.
- "Elektrodynamiczny" jest kojarzony z przyrządami, w których oddziałują na siebie pola dwóch cewek (np. watomierze). Często spotyka się go w pomiarach mocy, a nie w typowych amperomierzach/woltomierzach warsztatowych o prostej skali.
- "Ferrodynamiczny" jest odmianą elektrodynamicznego z elementami ferromagnetycznymi poprawiającymi czułość; również kojarzy się z przyrządami specjalnymi (np. pomiar mocy/energii), a nie z najprostszą liniową skalą miernika DC.
Wskazówka egzaminacyjna: najpierw oceń, czy podziałka jest liniowa czy nieliniowa, a dopiero potem łącz to z typowym zakresem pracy (DC/AC) i typem mierzonej wielkości (I, U, P). To ogranicza zgadywanie po nazwach.
