KWALIFIKACJA MEP1 - STYCZEŃ 2021

PYTANIE NR 38.

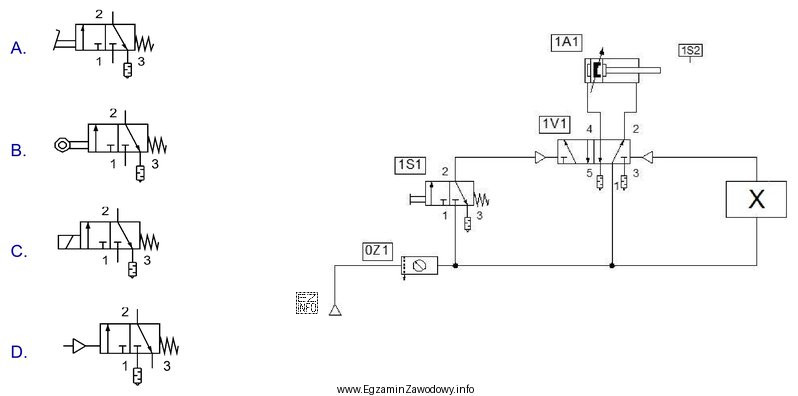

Wskaż zawór, który należy zamontować w układzie pneumatycznym, w miejscu oznaczonym symbolem X na schemacie tego układu, aby zapewnić samoczynny powrót tłoczyska siłownika po osiągnięciu maksymalnego wysunięcia.
Ilustracja składa się z dwóch części.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Samoczynny powrót po maksymalnym wysunięciu uzyskuje się przez krańcówkę, która po dojechaniu tłoczyska generuje sygnał sterujący do zaworu 5/2. W praktyce stosuje się zawór 3/2 uruchamiany mechanicznie przez ruch elementu, a dźwignia z rolką ułatwia pewne zadziałanie i zmniejsza zużycie kontaktu.

Pełne wyjaśnienie:

W układach pneumatycznych "samoczynny powrót" siłownika oznacza, że po osiągnięciu określonego położenia (tu: maksymalnego wysunięcia) ma nastąpić automatyczne przełączenie sterowania zaworu głównego, a więc zmiana kierunku przepływu do komór siłownika. Taki efekt realizuje się nie przez elementy zabezpieczające lub regulacyjne, lecz przez element sygnałowy podający impuls na wejście sterujące zaworu rozdzielającego.

W przedstawionym schemacie zawór 5/2 jest sterowany pneumatycznie z dwóch stron. Aby po dojechaniu do końca skoku zawór 5/2 przełączył się na pozycję powodującą powrót tłoczyska, w punkcie X potrzebny jest zawór 3/2 pełniący rolę zaworu krańcowego. Krańcówka musi zostać uruchomiona przez sam ruch tłoczyska (lub elementu z nim sprzężonego), czyli mechanicznie.

  • Poprawne rozwiązanie: "zawór sterowany dźwignią z rolką" – rolka zapewnia płynny kontakt z elementem ruchomym (toczenie zamiast tarcia), co w układach krańcowych jest typowe. Po zadziałaniu zawór 3/2 przepuszcza powietrze jako sygnał na wejście sterujące zaworu 5/2, inicjując powrót.
  • "zawór sterowany pedałem" – wymaga działania operatora stopą, więc nie zapewnia automatycznego przełączenia w chwili osiągnięcia położenia krańcowego.
  • "zawór sterowany popychaczem" – również jest mechaniczny i może być używany jako krańcówka, ale w tym zadaniu odpowiada innemu symbolowi niż wymagany w miejscu X; ponadto popychacz bywa bardziej wrażliwy na ustawienie i zużycie przy ruchu ślizgowym.
  • "zawór sterowany pneumatycznie" – do zadziałania potrzebuje już istniejącego sygnału pneumatycznego, a w punkcie X sygnał ma powstać od kontaktu z tłoczyskiem, więc nie spełnia roli krańcówki inicjującej zmianę położenia.

Wskazówka egzaminacyjna: najpierw znajdź tor sterowania (wejścia sterujące zaworu 5/2), a potem odpowiedz sobie, skąd ma się wziąć sygnał "powrotu" – z położenia tłoczyska. To niemal zawsze oznacza zawór krańcowy uruchamiany mechanicznie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zawór 3/2 to zawór rozdzielający mający 3 przyłącza i 2 pozycje. W zależności od położenia łączy zasilanie z wyjściem lub odpowietrza wyjście. Często działa jako element sygnałowy, np. krańcówka, która podaje krótkie sterowanie na inny zawór (np. 5/2).
Rolka na dźwigni jest dociskana przez element ruchomy (np. tłoczysko lub krzywkę). Po naciśnięciu dźwigni zawór zmienia pozycję i przepuszcza powietrze jako sygnał sterujący. Rolka zmniejsza tarcie, więc element mniej się zużywa i łatwiej uzyskać powtarzalne zadziałanie w cyklu maszyny.
Bez krańcówki układ nie "wie", że siłownik osiągnął maksymalne wysunięcie. Krańcówka (zawór 3/2 uruchamiany mechanicznie) generuje sygnał w chwili dojazdu do końca skoku. Ten sygnał przełącza zawór 5/2, co zmienia kierunek zasilania komór siłownika i powoduje automatyczny powrót.
Na symbolu zaworu 5/2 widać zwykle dwa przyłącza sterujące (po bokach) oraz oznaczenia napędu sterującego powietrzem. To znaczy, że do przełączenia potrzebuje on sygnału pneumatycznego z innego elementu, np. z przycisku 3/2 albo z krańcówki 3/2 zamontowanej przy skrajnym położeniu siłownika.
Zwykle nie. Zawór sterowany pedałem wymaga działania operatora, więc powrót zależy od człowieka, a nie od położenia siłownika. W zadaniach o "samoczynnym" powrocie kluczowe jest, by sygnał powstał automatycznie po dojechaniu do krańca skoku, czyli poprzez element uruchamiany przez tłoczysko (krańcówkę).
Rolka pracuje tocznie, więc lepiej znosi kontakt z elementem przesuwającym się i zwykle daje mniejsze zużycie oraz lżejsze uruchamianie. Popychacz działa bardziej "punktowo" i przy ruchu ślizgowym może wymagać dokładniejszego ustawienia. Oba typy mogą być mechaniczne, ale na egzaminie liczy się zgodność z konkretnym symbolem.
W zadaniach egzaminacyjnych blok oznaczony X zwykle wskazuje miejsce montażu brakującego elementu w torze sterowania lub zasilania. Należy wtedy dobrać element tak, aby spełniał wymaganą funkcję układu (np. wygenerowanie sygnału powrotu). Kluczowe jest, dokąd prowadzi przewód z X (do wejścia sterującego czy do siłownika).
Najczęściej myli się elementy sterujące z regulacyjnymi lub zabezpieczającymi, wybierając "na słowo" zamiast po symbolu. Częsty jest też skrót myślowy: skoro układ jest pneumatyczny, to "sterowanie pneumatyczne" musi pasować. Tymczasem sygnał ma powstać od położenia tłoczyska, więc potrzebne jest uruchomienie mechaniczne.
Zawór 3/2 jako element sygnałowy stosuje się wtedy, gdy trzeba w prosty sposób wywołać impuls sterujący: start cyklu, zatrzymanie, potwierdzenie położenia, przełączenie kolejnego zaworu. Typowym przypadkiem jest krańcówka przy siłowniku, która po dojechaniu do końca skoku przełącza dalszą część sterowania.
Najpierw odszukaj siłownik i zawór kierunkowy (zwykle 5/2). Potem sprawdź, skąd przychodzą sygnały na jego wejścia sterujące. Jeśli w treści jest "po osiągnięciu maksymalnego wysunięcia", szukasz elementu uruchamianego przez ruch tłoczyska: symbol dźwigni z rolką to typowa krańcówka.
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że samoczynny powrót po maksymalnym wysunięciu uzyskuje się przez krańcówkę, która po dojechaniu tłoczyska generuje sygnał sterujący do zaworu 5/2.

Źródła:

  • PN-EN ISO 1219-1:2012, "Układy napędów płynowych i ich elementy — Symbole graficzne i schematy — Część 1: Symbole graficzne", rozdziały dotyczące symboli zaworów rozdzielających i sposobów uruchamiania
  • Festo Didactic, "Pneumatics – Basic Level (TP101)", część dotycząca zaworów rozdzielających 3/2 i 5/2 oraz sterowania pośredniego (zawory krańcowe)
  • SMC (Europe), "Pneumatic Valves – Technical Data / Basics", sekcje opisujące zawory 3/2, 5/2 oraz zawory mechanicznie uruchamiane (limit valves)

Materiały:

  • Podręczniki i skrypty z podstaw pneumatyki siłowej (symbole, zawory 3/2 i 5/2, sterowanie pośrednie)
  • Katalogi/dokumentacje szkoleniowe producentów pneumatyki (np. sekcje o zaworach krańcowych mechanicznych)
  • Ćwiczenia z czytania schematów: identyfikacja toru sterowania i toru mocy
