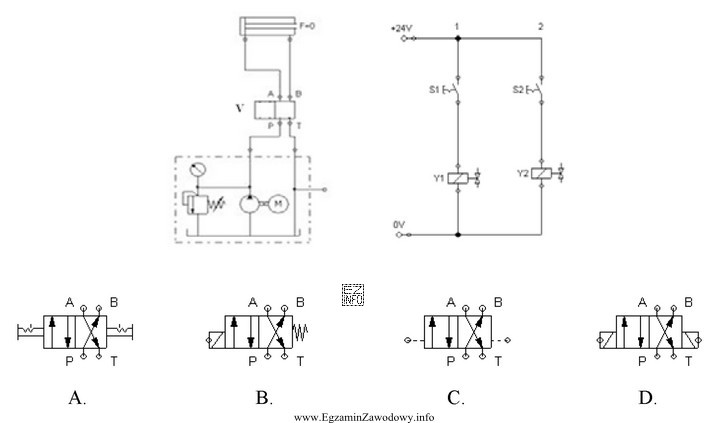

W zadaniu trzeba powiązać część układu wykonawczego (schemat pneumatyczny/hydrauliczny z przyłączami P, T, A, B i blokiem zaworu oznaczonym V) z częścią sterowania (schemat elektryczny z cewkami).
Kluczowa informacja: na schemacie elektrycznym występują dwie osobne cewki (Y1 i Y2), uruchamiane niezależnie przez styki S1 i S2. W praktyce oznacza to, że rozdzielacz ma być przełączany w obie strony sygnałem elektrycznym, czyli ma mieć sterowanie elektromagnetyczne po obu stronach.
Dlatego poprawny wybór to symbol, który pokazuje:
- dwie pozycje rozdzielacza (typ 4/2 w zestawie symboli),
- po jednym elemencie sterującym typu elektromagnes po lewej i po prawej stronie,
- brak sprężyny powrotnej (bo powrót nie jest realizowany mechanicznie, tylko drugą cewką).
Odpowiedź "D" przedstawia właśnie rozdzielacz z dwustronnym sterowaniem elektromagnesami, więc odpowiada układowi z dwiema cewkami.
Pozostałe symbole nie pasują do tej logiki:
- Symbol ze sprężyną sugeruje sterowanie jednostronne z powrotem sprężynowym, a wtedy w schemacie elektrycznym zwykle byłaby jedna cewka.
- Symbole z innymi znakami po bokach (np. sterowanie pneumatyczne/hydrauliczne) wskazują inny sposób uruchamiania suwaka niż elektryczny.
- Symbol z elementami niejednoznacznie wskazującymi elektromagnes po obu stronach nie spełnia wymogu dwóch cewek.
Wskazówka egzaminacyjna: zawsze najpierw policz elementy sterujące (cewki, sprężyny, piloty) i dopiero potem dopasuj symbol zaworu — to szybciej eliminuje błędne typy rozdzielaczy.
