KWALIFIKACJA BPO1 - CZERWIEC 2012

PYTANIE NR 8.

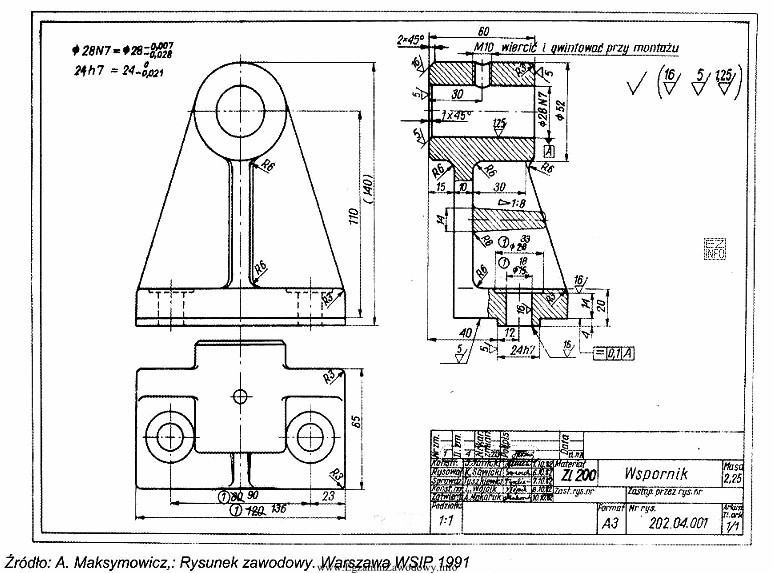

Wspornik przedstawiony na rysunku składa się z podstawy o zarysie prostokątnym 136 x 65 mm i grubości 16 mm oraz tulei o średnicy zewnętrznej

Wspornik przedstawiony na rysunku składa się z podstawy o

A.	Φ52 i długości 60 mm.
B.	Φ90 i długości 65 mm.
C.	Φ136 i długości 65 mm.
D.	Φ15 i długości 20 mm.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Na rysunku technicznym wspornika widoczne są wymiary tulei, która ma średnicę zewnętrzną Φ52 i długość 60 mm. Pozostałe wymiary podane w odpowiedziach nie zgadzają się z danymi na rysunku.
