KWALIFIKACJA ELM5 - PAŹDZIERNIK 2016

PYTANIE NR 27.

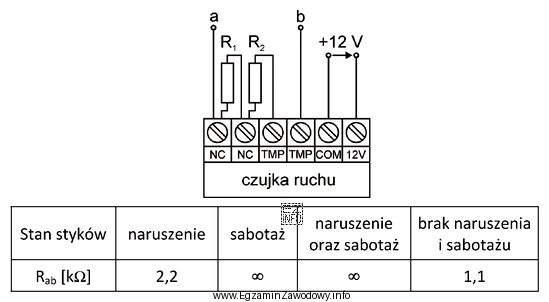

Wykonano pomiary rezystancji Rab, czujki ruchu typu NC połączonej w konfiguracji 2EOL/NC z rezystorami R1=R2=1,1 kΩ. Na podstawie zamieszczonych w tabeli wyników pomiarów oraz schematu połączeń można stwierdzić, że
Ilustracja przedstawia schemat połączeń czujki ruchu typu NC w konfiguracji 2EOL/NC z rezystorami R1 i R2, każdy o wartości
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W konfiguracji 2EOL/NC dwie wartości rezystorów oraz stany styków NC i TMP dają charakterystyczne poziomy rezystancji Rab (normalny, alarm, sabotaż/przerwa). Jeśli wyniki z tabeli odpowiadają wzorcowemu przebiegowi dla sprawnej linii 2EOL/NC, oznacza to, że czujka i jej styki działają poprawnie.

Pełne wyjaśnienie:

Linia dozorowa w konfiguracji 2EOL/NC (często nazywana też linią parametryczną z dwoma rezystorami) umożliwia rozróżnianie kilku stanów na podstawie rezystancji widzianej przez centralę lub zmierzonej omomierzem jako Rab. Dwa jednakowe rezystory (tu: R1=R2=1,1 kΩ) oraz dwa styki: NC (alarmowy) i TMP (sabotażowy) powodują, że w kolejnych stanach pracy układ przyjmuje różne wartości rezystancji.

W praktyce interpretacja wygląda następująco (ogólnie, niezależnie od producenta):

  • Stan normalny: oba styki mają pozycję zgodną z dozorem, a rezystory kształtują rezystancję linii do wartości przewidzianej jako "OK".
  • Alarm (naruszenie): zmiana stanu styku NC powoduje przejście rezystancji na inny, przewidziany poziom (różny od normalnego).
  • Sabotaż (TMP): otwarcie obudowy lub przerwanie obwodu sabotażowego powoduje przejście na stan przerwy lub inną wartość, którą centrala rozpoznaje jako "tamper".
  • Uszkodzenia linii: zwarcie lub przerwa w przewodach skutkuje skrajnymi odczytami (bardzo mała rezystancja lub bardzo duża/"nieskończona").

W zadaniu kluczowe jest porównanie tabeli wyników pomiarów z tym, czego oczekuje się od poprawnie zmontowanej i sprawnej czujki w 2EOL/NC. Jeżeli zmierzone Rab przełącza się dokładnie pomiędzy wartościami przypisanymi stanom: normalnemu, alarmowemu i sabotażowemu (bez anomalii typu brak zmiany, stała przerwa albo stałe zwarcie), wniosek jest jeden: czujka ruchu działa poprawnie.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Uszkodzony jest styk TMP" byłoby zasadne, gdyby pomiary nie pokazywały przejścia do stanu sabotażu lub dawały stale przerwę/nieprawidłowy poziom przy symulacji TMP.
  • "Uszkodzone są styki NC i TMP" wymagałoby dwóch niezależnych nieprawidłowości: braku właściwych przełączeń zarówno dla alarmu, jak i sabotażu.
  • "Uszkodzony jest styk NC" pasowałoby wtedy, gdy zmiana stanu czujki (naruszenie) nie powoduje przejścia rezystancji na poziom alarmowy, mimo że tor TMP działa poprawnie.

Wskazówka egzaminacyjna: najpierw przypisz każdemu stanowi (normal/alarm/tamper) oczekiwany "typ" odczytu (poziom pośredni vs skrajny), a dopiero potem dopasuj do tabeli. To ogranicza pomyłki wynikające z pamiętania konkretnych liczb z innych wariantów EOL.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
2EOL/NC to sposób parametryzacji linii dozorowej z dwoma rezystorami i czujką ze stykiem NC. Różne stany (normalny, alarm, sabotaż, awaria) dają różne wartości rezystancji widzianej na wejściu centrali, co ułatwia diagnostykę.
Rezystory R1 i R2 tworzą "kod" rezystancyjny linii. Dzięki nim centrala (lub pomiar Rab) może odróżnić stan normalny od alarmu i sabotażu, zamiast traktować wszystko jako zwykłe zwarcie/przerwę. To zwiększa odporność na proste obejścia linii.
TMP to styk sabotażowy (tamper). Zmienia stan przy otwarciu obudowy, oderwaniu czujki od podłoża lub ingerencji w urządzenie. Jego zadaniem jest zgłoszenie naruszenia zabezpieczeń czujki niezależnie od samej detekcji ruchu.
Uszkodzony styk NC podejrzewa się wtedy, gdy symulacja alarmu (naruszenie czujki) nie powoduje oczekiwanej zmiany rezystancji Rab na poziom przypisany alarmowi. Typowe objawy to stała wartość "normalna" albo przejścia losowe, zależne od poruszenia przewodów.
W prostym NC centrala widzi głównie "jest ciągłość" albo "jest przerwa", więc część manipulacji może wyglądać podobnie do alarmu/awarii. W 2EOL/NC różne zdarzenia mają różne poziomy rezystancji, co pozwala jednoznaczniej wskazać sabotaż, alarm albo uszkodzenie przewodu.
Pomiar rezystancji wykonuje się omomierzem przy odłączonym zasilaniu i najlepiej na odpiętej linii od wejścia centrali, aby inne elementy nie tworzyły równoległych ścieżek. Trzeba też uwzględnić, czy czujka jest w spoczynku oraz czy nie ma dodatkowych rezystorów w centrali.
Nie zawsze. W praktyce wartości rezystorów zależą od tego, jak wejście linii dozorowej jest zaprojektowane w danej centrali i jaki "kod" rezystancyjny przewidział producent. W zadaniach egzaminacyjnych podaje się konkretne wartości, aby dało się jednoznacznie zinterpretować tabelę pomiarów.
Najczęstsze błędy to: mylenie stanów alarm i sabotaż, zakładanie że przerwa zawsze oznacza TMP, oraz ignorowanie faktu, że rezystory mogą być połączone inaczej (szeregowo/równolegle) zależnie od schematu. Pomaga najpierw przeanalizować schemat, a dopiero potem liczby.
Wniosek o uszkodzeniu obu styków ma sens, gdy w danych brakuje poprawnych reakcji zarówno na symulację alarmu (NC), jak i na symulację sabotażu (TMP) albo gdy rezystancja przy obu testach zachowuje się identycznie. W praktyce wymaga to zgodności z tabelą i schematem z zadania.
Warto przećwiczyć: (1) rozpoznawanie styków NC/NO/TMP na schematach, (2) analizę połączeń rezystorów, (3) mapowanie stanów na "typ" odczytu (poziom pośredni vs skrajny), (4) szybkie wnioskowanie: poprawne działanie vs usterka styku vs awaria przewodów.
