PYTANIE NR 35.

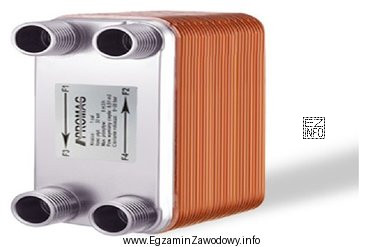

Wykonując prace montażowe pompy ciepła, należy zadbać o staranne połączenia wszystkich jej elementów składowych. Urządzenie przedstawione na rysunku to
Ilustracja przedstawia płytowy wymiennik ciepła, który jest urządzeniem stosowanym w systemach energetyki odnawialnej,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Płytowy wymiennik ciepła rozpoznaje się po zwartej "kanapkowej" budowie z pakietu płyt i kilkoma króćcami przyłączeniowymi dla dwóch obiegów. W pompie ciepła służy do przekazywania energii między obiegiem źródła/instalacji. Filtry nie mają konstrukcji płytowej, a podgrzewacz ma inną budowę i przeznaczenie.

Pełne wyjaśnienie:

Płytowy wymiennik ciepła to urządzenie, w którym wymiana energii zachodzi przez cienkie, ułożone warstwowo płyty tworzące kanały przepływu. Charakterystyczne cechy to: kompaktowa, prostopadłościenna obudowa (pakiet płyt) oraz kilka króćców, zwykle po dwa dla każdego z dwóch mediów (obieg pierwotny i wtórny). W instalacjach z pompą ciepła wymiennik płytowy bywa stosowany m.in. do rozdzielenia obiegów hydraulicznych lub do przekazywania ciepła pomiędzy obiegiem urządzenia a instalacją.

Odpowiedź "płytowy wymiennik ciepła." jest poprawna, ponieważ tylko ten element ma typową budowę pakietu płyt przeznaczoną do intensywnej wymiany ciepła przy małej objętości.

  • "filtr czterodrożny." jest nieadekwatny: filtr służy do zatrzymywania zanieczyszczeń, a jego konstrukcja (korpus z wkładem/siatką) nie przypomina pakietu płyt i nie jest elementem do wymiany ciepła.
  • "przepływowy podgrzewacz wody." to zwykle urządzenie grzewcze z grzałką/komorą grzania, wymagające zasilania elektrycznego i innego układu przyłączy; jego celem jest bezpośrednie podgrzewanie wody, a nie wymiana ciepła między dwoma obiegami.
  • "filtr spalin przewodu kominowego." nie pasuje do kontekstu pompy ciepła (brak spalin) i ma zupełnie inną formę oraz zastosowanie typowe dla urządzeń spalających paliwo.

Wskazówka egzaminacyjna: przy rozpoznawaniu elementów na ilustracjach najpierw ustal funkcję (wymiana ciepła vs filtracja vs grzanie elektryczne), a dopiero potem porównaj liczbę i rozmieszczenie króćców oraz kształt korpusu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest płytowy wymiennik ciepła w instalacji pompy ciepła?
Płytowy wymiennik ciepła to kompaktowe urządzenie, w którym ciepło przechodzi między dwoma obiegami przez pakiet cienkich płyt. Ma zwykle kilka króćców (po dwa na każdy obieg) i służy do skutecznej wymiany energii bez mieszania mediów.
Jak rozpoznać płytowy wymiennik ciepła na zdjęciu lub rysunku technicznym?
Szukaj zwartej, prostopadłościennej "kanapkowej" budowy (pakiet płyt) oraz czterech króćców przyłączeniowych. Często widać symetryczne rozmieszczenie przyłączy dla dwóch obiegów. Filtry zwykle mają korpus z pokrywą i mniej charakterystyczny kształt.
Dlaczego w pompie ciepła stosuje się wymiennik płytowy zamiast podgrzewacza przepływowego?
Wymiennik płytowy przenosi ciepło z jednego obiegu do drugiego, korzystając z energii dostarczonej przez układ pompy ciepła. Podgrzewacz przepływowy zwykle grzeje wodę bezpośrednio energią elektryczną. To inne funkcje, sprawność i inne miejsce w instalacji.
Jakie są typowe zastosowania wymiennika płytowego przy montażu pompy ciepła?
W praktyce wymiennik płytowy wykorzystuje się m.in. do separacji obiegów hydraulicznych, współpracy z istniejącą instalacją lub jako element przekazywania ciepła między obiegami o różnych parametrach. Ułatwia też serwis i ogranicza mieszanie się czynników w układach.
Czym różni się wymiennik płytowy od filtra w instalacji grzewczej?
Wymiennik płytowy jest elementem do wymiany ciepła między dwoma mediami, a filtr służy do zatrzymywania zanieczyszczeń (np. magnetytu, piasku) i ochrony pomp oraz armatury. Filtr ma wkład/siatkę, a wymiennik ma pakiet płyt i króćce dla dwóch obiegów.
Kiedy w układzie pompy ciepła montuje się dodatkowe filtry, a kiedy wymiennik płytowy?
Filtry montuje się, gdy trzeba chronić instalację przed zanieczyszczeniami i osadami (szczególnie w starszych instalacjach). Wymiennik płytowy montuje się, gdy potrzebna jest wymiana ciepła między obiegami bez ich mieszania lub gdy układ wymaga rozdzielenia hydraulicznego.
Jakie błędy montażowe najczęściej dotyczą wymienników płytowych w pompach ciepła?
Typowe pomyłki to: zamiana króćców obiegu pierwotnego i wtórnego, brak odpowietrzenia, nieprawidłowe podparcie i naprężanie połączeń, brak izolacji termicznej oraz montaż bez zapewnienia dostępu serwisowego. Skutkiem bywa spadek wydajności i problemy z przepływem.
Czy płytowy wymiennik ciepła może się zapchać i jak temu zapobiegać?
Tak, kanały w wymienniku są wąskie, więc zanieczyszczenia mogą ograniczać przepływ i pogarszać wymianę ciepła. Zapobiega się temu przez płukanie instalacji, montaż odpowiednich filtrów, kontrolę jakości wody i regularne przeglądy. Ważne jest też poprawne odpowietrzenie.
Dlaczego odpowiedź "filtr spalin przewodu kominowego" nie pasuje do pompy ciepła?
Pompa ciepła nie jest urządzeniem spalającym paliwo, więc nie wytwarza spalin i nie wymaga przewodu kominowego w typowym znaczeniu. Elementy "spalinowe" dotyczą kotłów i innych źródeł ciepła opartych o spalanie. W kontekście pompy ciepła byłaby to odpowiedź nieadekwatna.
Jak przygotować się do zadań z rozpoznawania elementów pompy ciepła na egzaminie?
Przećwicz rozpoznawanie elementów na zdjęciach i schematach: wymiennik, filtr, pompa obiegowa, zawory, sprężarka. Ucz się po cechach charakterystycznych (kształt, liczba króćców, miejsce w układzie). Pomaga też analiza kart katalogowych i instrukcji montażu.
