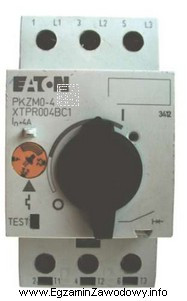

W obwodach silnikowych typowym aparatem montowanym w torze zasilania jest wyłącznik silnikowy (zabezpieczenie nadprądowe przeznaczone do silników). Jego zadaniem jest odłączenie zasilania, gdy pojawią się stany niebezpieczne dla uzwojeń silnika i przewodów, czyli przede wszystkim:
- przeciążenie – długotrwały prąd większy od znamionowego (np. zablokowany wirnik, zbyt duże obciążenie mechaniczne). Wtedy działa zwykle człon termiczny, który reaguje z pewnym opóźnieniem.
- zwarcie – gwałtowny, bardzo duży prąd zwarciowy. Wtedy działa człon elektromagnetyczny (szybkie zadziałanie).
Dlatego odpowiedź "zwarć i przeciążeń" odpowiada podstawowym funkcjom tego typu wyłącznika.
Pozostałe odpowiedzi wprowadzają przepięcia, czyli zjawiska dotyczące nadmiernego wzrostu napięcia (np. łączeniowe, atmosferyczne). Ochrona przeciwprzepięciowa jest realizowana innymi aparatami (np. ogranicznikami przepięć) i nie jest typową funkcją wyłącznika silnikowego. W praktyce egzaminacyjnej warto zapamiętać skrót myślowy: wyłącznik silnikowy = ochrona przed prądem (przeciążenie/zwarcie), a nie przed napięciem (przepięcie).
Wskazówka do testów: jeśli w odpowiedziach pojawia się jednocześnie "zwarcie" i "przeciążenie", to zwykle opisuje ochronę nadprądową silnika; obecność "przepięcia" sugeruje inny rodzaj zabezpieczenia niż wyłącznik silnikowy.
