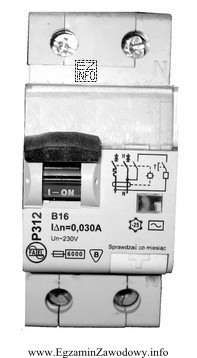

Na obudowie aparatu znajdują się dwa kluczowe oznaczenia: Un~230V oraz symbol sinusoidy (~) w kwadracie. Znak "~" przy napięciu znamionowym oznacza, że aparat jest przeznaczony do pracy w obwodach prądu przemiennego o standardowych parametrach sieci zasilającej. Dodatkowo sinusoidy w kwadracie używa się do oznaczania wyłączników różnicowoprądowych typu AC, czyli reagujących na sinusoidalny prąd różnicowy.
Dlaczego poprawna jest odpowiedź: "sinusoidalnego o częstotliwości 50 Hz"?
W Polsce i większości Europy sieć niskiego napięcia ma częstotliwość 50 Hz, a oznaczenie Un~230V odnosi się właśnie do takiej pracy w sieci. Typ AC jest przewidziany do obwodów, w których prąd różnicowy ma kształt sinusoidalny (typowe odbiorniki rezystancyjne i proste obciążenia bez rozbudowanej elektroniki).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "sinusoidalnego wyprostowanego" – prąd wyprostowany (pulsujący) nie jest czystą sinusoidą. Do takich prądów różnicowych przewidziane są inne typy RCD (np. typ A), ponieważ typ AC może nie zadziałać prawidłowo.
- "stałego stabilizowanego" – prąd stały (DC) ma inny charakter niż AC; typ AC nie jest przeznaczony do wykrywania składowych stałych prądu różnicowego, co może prowadzić do braku zadziałania lub nieprawidłowej pracy.
- "przemiennego o wysokiej częstotliwości" – oznaczenia typu AC odnoszą się do standardowej sieci 50 Hz. Wysoka częstotliwość (np. od falowników) zmienia warunki działania i wymaga właściwego doboru zabezpieczeń.
Wskazówka egzaminacyjna: przy doborze RCD zawsze czytaj jednocześnie typ (AC/A/B) i Un. Typ mówi, na jaki kształt prądu różnicowego aparat reaguje, a Un~ potwierdza przeznaczenie do pracy w obwodach AC 230 V.
