Wyłącznik różnicowoprądowy (RCD) dobiera się m.in. według kształtu prądu różnicowego, na jaki ma reagować. W pytaniu podano trzy istotne elementy opisu:
- prądy różnicowe przemienne (sinusoidalne AC),
- prądy jednopołówkowe pulsujące z dopuszczalną składową stałą do 6 mA,
- prądy wyprostowane, czyli prądy stałe wygładzone (DC), które mogą pojawiać się np. w układach z energoelektroniką.

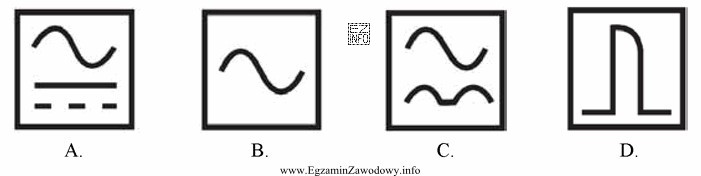

Taki zakres wykrywania jest charakterystyczny dla RCD typu B. Typ B jest traktowany jako "uniwersalny", ponieważ obejmuje to, co wykrywają typy AC i A, a dodatkowo reaguje na prądy stałe wygładzone. Dlatego poprawny jest symbol graficzny z sinusoidą oraz dodatkowymi oznaczeniami DC, czyli z linią ciągłą i linią przerywaną.
Dlaczego pozostałe symbole nie pasują do opisu?
- Symbol z samą sinusoidą odpowiada typowi AC: wykrywa wyłącznie prąd sinusoidalny i nie spełnia warunku dotyczącego prądów wyprostowanych.
- Symbol z sinusoidą oraz znakiem fali pulsującej odpowiada typowi A: wykrywa AC oraz prąd pulsujący jednopołówkowy ze składową stałą do 6 mA, ale nie jest przeznaczony do prądów stałych wygładzonych.
- Symbol impulsowy/prostokątny nie jest oznaczeniem typu B w standardowym zestawie typów AC/A/B; może kojarzyć się z innymi cechami aparatu (np. charakterystyką czasową), ale nie realizuje opisu "prądy wyprostowane" jako kryterium typu.
Wskazówka egzaminacyjna: w zadaniach o typach RCD słowo "wyprostowane" jest zwykle kluczem do typu B. Natomiast sam limit 6 mA nie wystarcza do wyboru, bo występuje zarówno przy typie A, jak i B.
