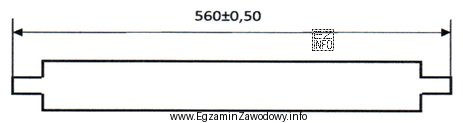

"Wymiar graniczny dolny" oznacza najmniejszą dopuszczalną wartość wymiaru (tu: długości ramiaka), przy której element nadal spełnia wymagania z rysunku technicznego. Jest to kluczowe w praktyce tapicerskiej, bo ramiak/stelaż stanowi bazę montażową: zbyt krótki element może powodować niedopasowanie połączeń, przekoszenia lub problemy z naciągiem materiałów.
Aby poprawnie wyznaczyć wymiar graniczny dolny, należy:
- odczytać z rysunku wymiar nominalny długości,
- odczytać zapis tolerancji (odchyłkę górną i dolną albo tolerancję symetryczną),
- zastosować odchyłkę dolną do nominalu (czyli przejść do wartości minimalnej).
Odpowiedź "559,50 mm" jest prawidłowa, ponieważ odpowiada minimalnej wartości długości wynikającej z tolerancji podanej na rysunku (dolna granica pola tolerancji).
Pozostałe propozycje są błędne typowo z takich powodów:
- "555,00 mm" – wskazuje wartość zbyt małą, zwykle wynikającą z pomylenia danych z innego wymiaru lub z odczytu niewłaściwej tolerancji.
- "560,00 mm" – często jest mylona z wymiarem nominalnym lub z wartością po zaokrągleniu, ale nie musi odpowiadać dolnej granicy.
- "560,50 mm" – jest wartością większą i może odpowiadać granicy górnej albo błędnemu dodaniu odchyłki zamiast uwzględnienia dolnej.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy granicy dolnej czy górnej, i pilnuj znaku odchyłki. W zadaniach z rysunkiem nie zgaduj "na oko" – najpierw zidentyfikuj właściwy wymiar i jego tolerancję.
