KWALIFIKACJA ELE2 - STYCZEŃ 2022



PYTANIE NR 4.

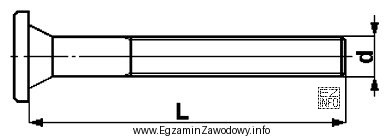

Które wymiary na przedstawionym rysunku będzie miał przedmiot o wymiarach rzeczywistych L = 80 mm i d = 12 mm, jeśli narysowany zostanie w podziałce 2:1?
Które wymiary na przedstawionym rysunku będzie miał przedmiot
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W podanej skali 2:1, wszystkie wymiary rzeczywiste są zwiększane dwukrotnie. Stąd, rzeczywista długość L = 80 mm na rysunku będzie wynosić 160 mm, a średnica d = 12 mm będzie wynosić 24 mm. Odpowiedź "L = 160 mm, d = 24 mm" jest zatem poprawna, ponieważ dokładnie odzwierciedla te obliczenia.
