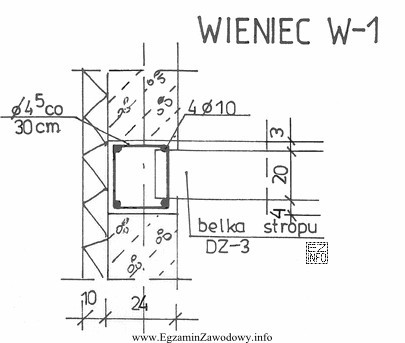

Wieniec żelbetowy (oznaczony tu jako W-1) jest elementem, którego wymiary wykonawcze ustala się na podstawie dokumentacji – najczęściej detalu lub przekroju z podanymi liniami wymiarowymi. W tym typie zadania nie "zgaduje się" przekroju, tylko odczytuje go z rysunku: trzeba zwrócić uwagę na opis wymiarów, kierunek strzałek i to, czy wymiar dotyczy całego obrysu elementu.
Odpowiedź "24 x 27 cm" jest poprawna, ponieważ odpowiada dwóm podstawowym wymiarom przekroju wieńca widocznym na rysunku (szerokości i wysokości w centymetrach). Kluczowe jest, aby odczyt wykonać z tych samych punktów odniesienia, które wyznacza wymiarowanie na rysunku, a nie np. z grubości warstwy wykończeniowej czy wymiaru innego sąsiedniego elementu.
Dlaczego pozostałe odpowiedzi są błędne?
- "24 x 23 cm" – to typowy błąd polegający na zaniżeniu wysokości przekroju (np. odczyt z niewłaściwej linii wymiarowej albo pomylenie poziomu odniesienia). Na rysunku wysokość przekroju jest większa.
- "24 x 24 cm" – sugeruje niemal "kwadratowy" przekrój, co często wynika z automatycznego założenia powtarzalności wymiarów, zamiast sprawdzenia realnej wartości na rysunku.
- "24 x 20 cm" – to kolejna zaniżona wartość wysokości, możliwa przy nieuwzględnieniu pełnego obrysu wieńca lub przy błędnym odczycie skali/opisu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy oba wymiary zostały odczytane z właściwego przekroju (W-1) i czy jednostka na rysunku jest zgodna (cm). Przy bardzo podobnych liczbach najlepszą strategią jest ponowne prześledzenie strzałek wymiarowych i miejsc, do których odnoszą się linie pomocnicze.
