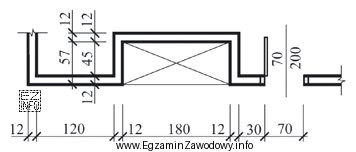

W tego typu zadaniu kluczowa jest umiejętność odczytu wymiarów z rysunku, a nie szacowanie "na oko" ani dobieranie wartości typowych dla mebli. Wnęka na szafę w ścianie działowej z płyt gipsowo-kartonowych jest zwykle przedstawiana na rzucie lub przekroju, a jej wymiary są podane poprzez linie wymiarowe ze strzałkami.
Aby poprawnie odpowiedzieć:
- Najpierw zidentyfikuj, które wymiarowanie opisuje szerokość wnęki (wymiar w poziomie, między krawędziami otworu wnęki).
- Następnie odczytaj głębokość wnęki (wymiar prostopadły do płaszczyzny frontu wnęki, pokazujący jak daleko wnęka "wchodzi" w przegrodę).
- Sprawdź, czy oba wymiary pochodzą z tej samej wnęki i tej samej części rysunku (łatwo pomylić wymiar wnęki z wymiarem całej ściany lub innym detalem).
Odpowiedź "szerokość 180 cm, głębokość 57 cm" jest poprawna, ponieważ odpowiada kompletowi wymiarów przypisanych do wnęki na rysunku. Pozostałe propozycje są błędne typowymi mechanizmami:
- "szerokość 180 cm, głębokość 45 cm" – często wynika z pomylenia głębokości wnęki z innym wymiarem (np. elementu konstrukcji lub części profili) albo z przyjęcia "standardowej" głębokości.
- "szerokość 120 cm, głębokość 45 cm" – błąd podwójny: zarówno szerokość, jak i głębokość nie odpowiadają wymiarowaniu danej wnęki.
- "szerokość 200 cm, głębokość 70 cm" – to wartości wyglądające "prawdopodobnie" dla dużej zabudowy, ale nie wynikają z odczytu z rysunku.
Na egzaminie warto przyjąć nawyk: najpierw odczytaj oba wymiary z rysunku, dopiero potem porównuj z odpowiedziami. Zmniejsza to ryzyko, że poprawna szerokość "przykryje" błędną głębokość.
