KWALIFIKACJA MOT2 - CZERWIEC 2014



PYTANIE NR 33.

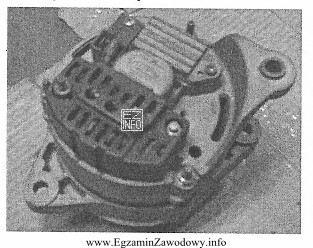

Wymieniając szczotki w alternatorze pokazanym na zdjęciu należy zdemontować
Ilustracja przedstawia alternator, który jest częścią układu elektrycznego pojazdu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W wielu alternatorach szczotki są zespolone ze szczotkotrzymaczem, a ten bywa integralną częścią regulatora napięcia.
Dlatego przy wymianie szczotek zazwyczaj demontuje się właśnie regulator (zespół regulator–szczotkotrzymacz). Pozostałe elementy, jak płytka diodowa czy wirnik, nie są typowo wymagane do tej czynności.

Pełne wyjaśnienie:

W alternatorze samochodowym prąd wzbudzenia wirnika doprowadzany jest przez pierścienie ślizgowe i szczotki. W praktyce serwisowej w wielu popularnych konstrukcjach (zwłaszcza nowszych) szczotki nie występują jako całkowicie osobny element montowany "w środku alternatora", tylko jako część zespołu szczotkotrzymacza, który bardzo często jest połączony konstrukcyjnie z regulatorem napięcia.

Stąd, aby wymienić szczotki, zwykle demontuje się element, który stanowi do nich bezpośredni dostęp od strony tylnej alternatora: regulator napięcia (często razem ze szczotkotrzymaczem). To pozwala wyjąć zużyte szczotki lub wymienić cały zespół, bez rozbierania pozostałych podzespołów.

  • "Regulator napięcia." – odpowiedź jest poprawna, ponieważ w wielu alternatorach to właśnie demontaż regulatora (zintegrowanego ze szczotkotrzymaczem) jest typowym krokiem potrzebnym do dostępu do szczotek.
  • "Płytkę z diodami." – płytka/mostek diodowy odpowiada za prostowanie prądu i standardowo nie musi być demontowana tylko po to, aby wymienić szczotki. Demontaż prostownika wykonuje się raczej przy jego uszkodzeniu lub głębszej regeneracji.
  • "Obudowę." – rozpoławianie obudowy (pełny demontaż alternatora) jest zwykle nadmiarowe w kontekście samej wymiany szczotek, jeśli konstrukcja przewiduje dostęp od strony regulatora.
  • "Wirnik." – wyjmowanie wirnika to operacja wymagająca rozbiórki alternatora i jest związana np. z wymianą łożysk, naprawą uzwojeń lub pierścieni ślizgowych, a nie typowo z samą wymianą szczotek.

Wskazówka egzaminacyjna: jeżeli w pytaniu pojawia się wymiana szczotek w alternatorze i na zdjęciu widać zespół montowany z tyłu alternatora, najczęściej chodzi o regulator zintegrowany ze szczotkotrzymaczem. Warto kojarzyć funkcje: regulator steruje wzbudzeniem, a szczotki doprowadzają prąd do wirnika – dlatego często są w jednym module.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są szczotki w alternatorze i do czego służą?
Szczotki to elementy stykowe (zwykle węglowe), które doprowadzają prąd wzbudzenia do wirnika przez pierścienie ślizgowe. Dzięki temu można sterować polem magnetycznym wirnika, a więc i napięciem ładowania. Zużycie szczotek może powodować brak lub spadek ładowania.
Dlaczego przy wymianie szczotek często demontuje się regulator napięcia?
W wielu konstrukcjach alternatorów szczotki są częścią modułu szczotkotrzymacza, a ten jest zintegrowany z regulatorem napięcia. Demontaż regulatora daje bezpośredni dostęp do szczotek bez potrzeby rozpoławiania alternatora czy demontażu wirnika.
Jak rozpoznać, że szczotki alternatora są zużyte?
Typowe objawy to kontrolka ładowania, niestabilne napięcie w instalacji, spadki napięcia przy obciążeniu oraz okresowy brak ładowania (np. po uderzeniach, na nierównościach). Potwierdza się to pomiarem napięcia ładowania oraz oględzinami długości szczotek po demontażu.
Czy zawsze da się wymienić same szczotki bez wymiany regulatora?
Nie zawsze. W części alternatorów szczotki są wymienne osobno, ale w wielu przypadkach producent przewiduje wymianę całego zespołu regulator–szczotkotrzymacz. Na egzaminie liczy się rozpoznanie typowej praktyki dla popularnych rozwiązań i elementów widocznych na zdjęciu.
Jakie inne elementy alternatora mogą powodować brak ładowania oprócz szczotek?
Brak ładowania może wynikać m.in. z uszkodzenia regulatora napięcia, mostka prostowniczego (diod), uzwojeń stojana lub wirnika, pierścieni ślizgowych, połączeń elektrycznych, a także z problemów mechanicznych (pasek, sprzęgło jednokierunkowe, łożyska). Diagnoza powinna łączyć pomiary i oględziny.
Jakie pomiary wykonać przy podejrzeniu problemów z alternatorem?
Najczęściej mierzy się napięcie na akumulatorze na postoju i przy pracy silnika (z obciążeniem i bez), sprawdza spadki napięć na przewodach masy i plusa, ocenia prąd ładowania (jeśli jest dostęp do pomiaru) oraz obserwuje tętnienia napięcia, które mogą sugerować uszkodzenie diod.
Czy demontaż płytki z diodami jest potrzebny do wymiany szczotek?
Zwykle nie. Mostek prostowniczy (płytka z diodami) odpowiada za prostowanie prądu i jest demontowany głównie przy jego uszkodzeniu lub przy pełnej regeneracji alternatora. Do samej wymiany szczotek w typowych alternatorach wystarcza dostęp od strony regulatora/szczotkotrzymacza.
Kiedy trzeba rozebrać alternator i wyjąć wirnik zamiast wymieniać tylko szczotki?
Wyjmowanie wirnika jest potrzebne np. przy wymianie łożysk, naprawie uzwojeń, regeneracji pierścieni ślizgowych lub usuwaniu uszkodzeń mechanicznych. Jeśli problem dotyczy wyłącznie zużytych szczotek, taka operacja jest zwykle niepotrzebna i zwiększa ryzyko uszkodzeń oraz czas naprawy.
Jakie są najczęstsze błędy uczniów w pytaniach o alternator i szczotki?
Często myli się regulator z prostownikiem (diody), zakłada konieczność pełnego rozebrania alternatora, albo przenosi rozwiązania z innej konstrukcji. Pomaga zapamiętanie zależności: szczotki doprowadzają prąd wzbudzenia, a regulator nim steruje, więc te elementy często są w jednym zespole.
Jak przygotować się do egzaminu z rozpoznawania elementów alternatora na zdjęciach?
Warto ćwiczyć identyfikację: regulator/szczotkotrzymacz (zwykle ma złącze i mocowanie z tyłu), mostek diodowy (radiator, diody), wirnik (pierścienie ślizgowe) i stojan (uzwojenia). Dobrą metodą jest praca na zdemontowanym alternatorze i porównywanie elementów z opisem funkcji.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Pozostałe elementy, jak płytka diodowa czy wirnik, nie są typowo wymagane do tej czynności."

Materiały:

  • Podręczniki z elektrotechniki i elektromechaniki pojazdowej (układ ładowania, alternatory)
  • Instrukcje serwisowe/regeneracyjne alternatorów (procedury wymiany szczotek i regulatora)
  • Materiały producentów części (opis regulatorów, szczotkotrzymaczy i prostowników)
