KWALIFIKACJA BUD18 - STYCZEŃ 2020 (test 2)



PYTANIE NR 30.
Wyznacz wysokość pomiarowej osnowy realizacyjnej HP na podstawie danych z pomiaru metodą niwelacji trygonometrycznej.

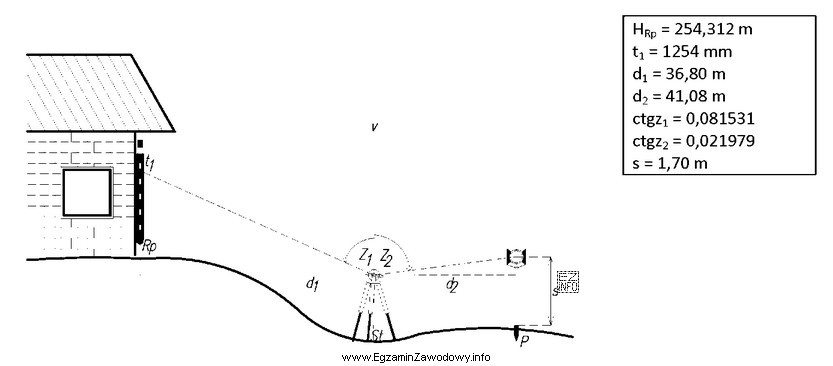

Ilustracja przedstawia schemat pomiaru geodezyjnego metodą niwelacji trygonometrycznej, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość HP w niwelacji trygonometrycznej wyznacza się z różnicy wysokości obliczonej z danych kątowo‑odległościowych oraz wysokości instrumentu i celu (a w razie potrzeby także z uwzględnieniem poprawek).
Wartość 251,769 m odpowiada prawidłowemu zbilansowaniu tych składników, a pozostałe warianty wynikają z typowych błędów znaków lub jednostek.

Pełne wyjaśnienie:

W niwelacji trygonometrycznej wysokość punktu HP wyznacza się poprzez obliczenie różnicy wysokości między stanowiskiem (o znanej wysokości odniesienia) a punktem wyznaczanym, korzystając z obserwacji kątów pionowych (lub zenitalnych) oraz odległości.

W praktyce rachunek składa się z kilku logicznych kroków:

  • Odczyt danych z materiału pomiarowego (zwykle z dziennika/ilustracji): kąt pionowy lub zenitalny, odległość (pozioma lub skośna), wysokość instrumentu oraz wysokość celu/sygnału.
  • Obliczenie składowej wysokościowej z zależności trygonometrycznych. Kluczowe jest tu rozróżnienie, czy podany jest kąt pionowy, czy zenitalny, bo zmienia to postać funkcji i sposób podstawienia.
  • Uwzględnienie wysokości instrumentu i celu w prawidłowym znaku: część błędów wynika z zamiany dodawania na odejmowanie (lub odwrotnie).
  • Ewentualne poprawki (zależnie od przyjętego wariantu metody i wymagań zadania), np. związane z geometrią obserwacji na dłuższych celowych. Jeśli zadanie przewiduje poprawki, ich pominięcie daje wynik systematycznie przesunięty.
  • Wyznaczenie HP przez dodanie/odjęcie obliczonej różnicy wysokości do wysokości punktu odniesienia.

Odpowiedź 251,769 m jest zgodna z poprawnym przejściem całego bilansu wysokości (składowa trygonometryczna + wysokości instrumentu/celu + ewentualne poprawki), dlatego stanowi wynik właściwy.

Pozostałe odpowiedzi są typowymi rezultatami pomyłek:

  • Wartość 253,469 m może odpowiadać błędnemu uwzględnieniu jednego ze składników stałych (np. błędny znak lub podstawienie niewłaściwej wysokości).
  • Wartość 257,769 m sugeruje przesunięcie o kilka metrów, co często wynika z pomylenia definicji kąta (zenitalny vs pionowy) albo przyjęcia innego rodzaju odległości niż wymagana w obliczeniach.
  • Wartość 263,055 m jest znacznie oddalona i zwykle wskazuje na błąd jednostek (np. gony/stopnie) albo nałożenie kilku błędów jednocześnie.

Wskazówka egzaminacyjna: po obliczeniach wykonaj kontrolę sensowności wyniku (rzędu wielkości przewyższenia) oraz sprawdź ustawienia jednostek kąta w kalkulatorze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest niwelacja trygonometryczna w geodezji?
Niwelacja trygonometryczna to metoda wyznaczania różnic wysokości na podstawie pomiaru kąta pionowego (lub zenitalnego) i odległości oraz uwzględnienia wysokości instrumentu i celu. Stosuje się ją często tachimetrem, gdy niwelacja geometryczna jest utrudniona.
Jakie dane są potrzebne do obliczenia wysokości HP metodą trygonometryczną?
Zwykle potrzebujesz: wysokości punktu odniesienia, kąta pionowego/zenitalnego, odległości (skośnej lub poziomej – zgodnie z zadaniem), wysokości instrumentu oraz wysokości celu (lustra/pryzmatu). Bez kompletu tych danych nie da się jednoznacznie obliczyć HP.
Jak odróżnić kąt zenitalny od kąta pionowego w zadaniach egzaminacyjnych?
Kąt zenitalny jest liczony od kierunku pionu w dół lub w górę (od zenitu), a kąt pionowy odnosi się do poziomu. W zadaniach zwracaj uwagę na nazewnictwo i symbolikę; pomylenie tych kątów prowadzi do użycia złej funkcji trygonometrycznej.
Dlaczego w niwelacji trygonometrycznej łatwo o błąd znaku przewyższenia?
Błąd znaku pojawia się, gdy nie rozróżnisz, czy punkt P jest wyżej czy niżej od stanowiska, albo gdy mylisz, co dodać i co odjąć (wysokość instrumentu, wysokość celu, składową wysokościową). Pomaga szkic i zapis równania z konsekwentnymi znakami.
Czy w obliczeniach niwelacji trygonometrycznej trzeba uwzględniać krzywiznę i refrakcję?
To zależy od odległości i wymagań zadania. Dla krótkich celowych w zadaniach szkolnych często się je pomija, ale przy dłuższych odległościach poprawki mogą być wymagane. Jeśli w poleceniu lub danych pojawia się informacja o poprawkach, należy je uwzględnić.
Jak sprawdzić, czy wynik wysokości HP ma sens?
Zrób kontrolę rzędu wielkości: oszacuj przewyższenie na podstawie kąta i odległości (z grubsza). Porównaj, czy różnica wysokości nie jest nielogicznie duża. Dodatkowo zweryfikuj jednostki kątów (gony/stopnie) i czy odległość jest zgodna z tym, co zakłada wzór.
Jakie są najczęstsze błędy na egzaminie z niwelacji trygonometrycznej?
Najczęściej: pomylenie kąta zenitalnego z pionowym, złe ustawienie jednostek w kalkulatorze, nieprawidłowe dodanie/odjęcie wysokości instrumentu i celu oraz nieuwzględnienie informacji, czy podana odległość jest skośna czy pozioma. Warto prowadzić zapis krok po kroku.
Jaką rolę ma wysokość instrumentu w obliczaniu HP?
Wysokość instrumentu przenosi odniesienie z punktu stanowiska na oś celową instrumentu. Jeśli ją pominiesz lub dodasz w złym miejscu, cały wynik HP będzie przesunięty o stałą wartość. To częsty błąd, bo jest to składnik "stały", niezależny od kąta.
Kiedy niwelacja trygonometryczna jest lepsza niż geometryczna?
Sprawdza się, gdy teren jest trudny (duże spadki, przeszkody), gdy chcesz szybko pozyskać informacje wysokościowe przy okazji pomiarów sytuacyjnych, albo gdy i tak mierzysz kąty i odległości tachimetrem. Niwelacja geometryczna bywa dokładniejsza, ale wymaga innej organizacji pomiaru.
Jak przygotować się do zadań rachunkowych z HP na egzamin technika geodety?
Ćwicz schemat: dane → szkic → wzór → podstawienie → kontrola jednostek → kontrola znaku. Rozwiązuj różne warianty (kąt pionowy i zenitalny, odległość skośna i pozioma) oraz ucz się typowych "pułapek" egzaminacyjnych, np. zamiany gonów na stopnie.
