Wyłączniki instalacyjne i aparaty zabezpieczające często mają dwa mechanizmy zadziałania (wyzwalacze), które pełnią różne role ochronne:
- Wyzwalacz termiczny – reaguje na długotrwałe przeciążenia; jego działanie jest opóźnione (czas zależy od nagrzewania elementu).
- Wyzwalacz elektromagnetyczny – reaguje na zwarcia i duże prądy; działa natychmiast, bo elektromagnes mechanicznie zwalnia zapadkę mechanizmu wyłącznika.

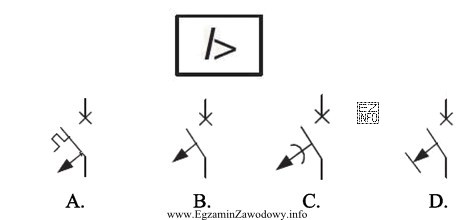

W zapisie blokowym stosuje się oznaczenie "I>", które wskazuje funkcję nadprądową: litera I odnosi się do natężenia prądu, a znak > sygnalizuje zadziałanie po przekroczeniu wartości progowej bez zwłoki. Dlatego na schemacie elektrycznym szukamy symbolu graficznego odpowiadającego napędowi elektromagnetycznemu – rozpoznawalnego po grocie strzałki umieszczonym na linii sprzężenia mechanicznego łączącej mechanizm wyzwalający ze stykiem wyłącznika.
Pozostałe zaproponowane symbole są typowymi "pułapkami":
- Symbol z prostokątnym uskokiem/impulsem odpowiada innemu typowi wyzwalania (kojarzonemu z członem termicznym), więc nie pasuje do bezzwłocznego "I>".
- Symbol z półkolem (łukiem) jest charakterystyczny dla napędu ręcznego/krzywkowego – opisuje sposób uruchomienia mechanizmu, a nie zadziałanie elektromagnesu przy zwarciu.
- Symbol z poprzeczką (kształt "T") odpowiada przyciskowi/elementowi ręcznemu sterowania, a nie automatycznemu wyzwalaniu nadprądowemu.
W praktyce (również w obiektach z instalacjami gazowymi) poprawne rozróżnienie tych znaków pomaga interpretować dokumentację rozdzielnic i automatyki: jeśli zadziała człon elektromagnetyczny, podejrzenie pada przede wszystkim na zwarcie lub bardzo duży prąd rozruchowy, a nie na długotrwałe przeciążenie.
